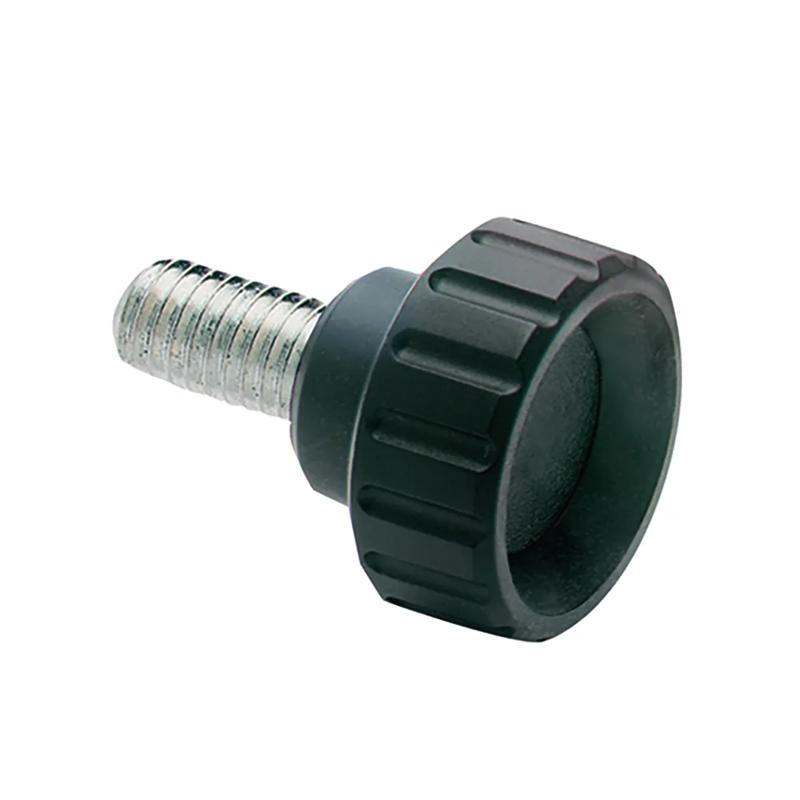

SR6522 - Núm cầm có rãnh với các đinh tán ren bằng thép mạ kẽm
Tay cầm có núm đinh tán thép mạ kẽm. Tuân thủ tiêu chuẩn UNI 947: ISO 4753 phẳng vát vát. Chịu được dung môi, dầu, mỡ và các tác nhân hóa học khác. Màu sắc - Đen, kết thúc mờ.

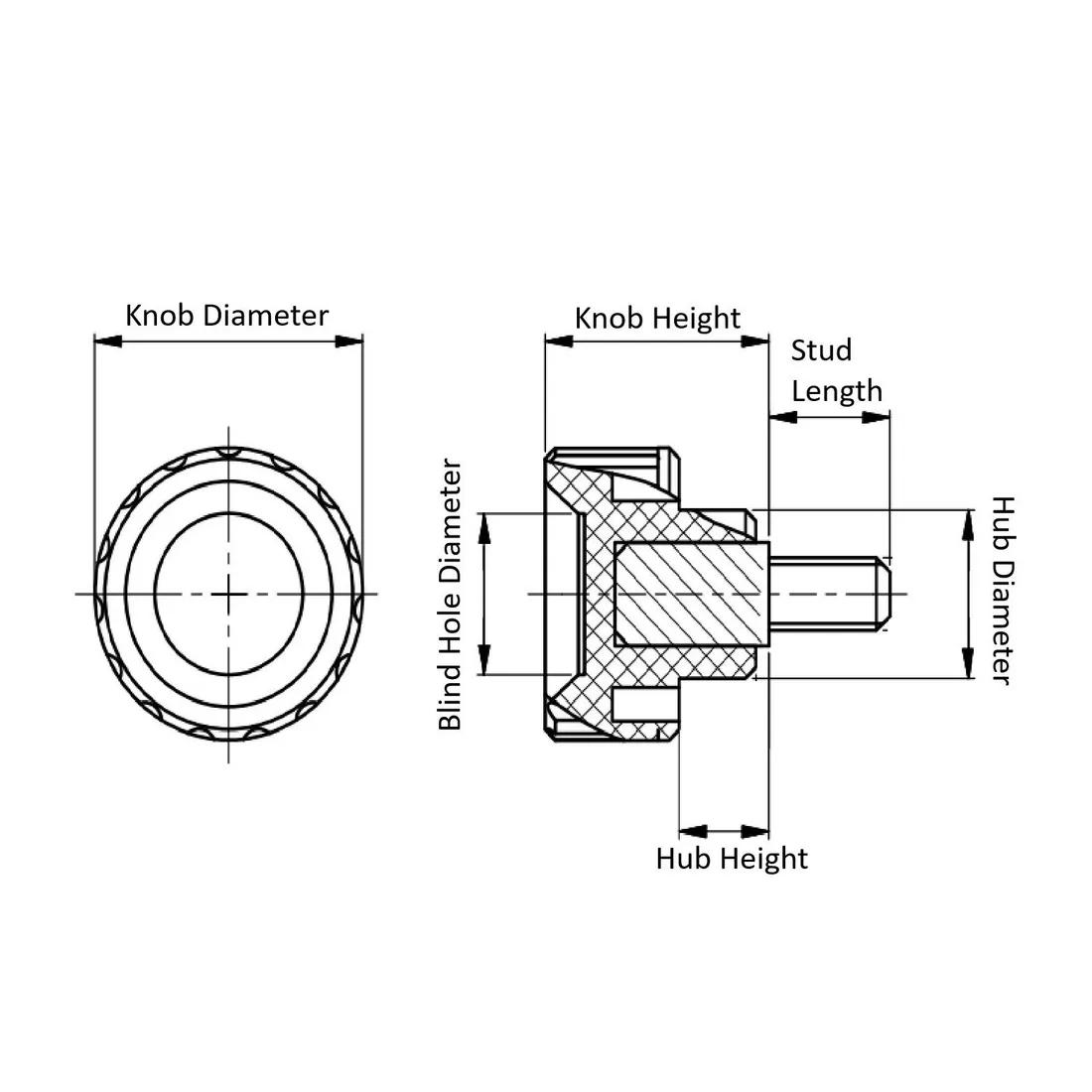

Item Code | Chiều dài chốt | Knob Height | Màu sắc | Chiều Cao Trục Quay | Knob Diameter | Blind Hole Diameter | Hub Diameter | Stud Material | Knob Material | Kích thước ren | Hoàn thiện | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
1219082 | 10.0mm | 13.0mm | Đen | 5.0mm | 16.0mm | 9.0 mm | 11.0mm | Thép mạ kẽm | Polyme Nylon | M5 | kết thúc mờ | |
1219084 | 25.0mm | 16.0mm | Đen | 6.0mm | 20.0mm | 11.0 mm | 11.5mm | Thép mạ kẽm | Polyme Nylon | M5 | kết thúc mờ | |
1219085 | 10.0mm | 16.0mm | Đen | 6.0mm | 20.0mm | 11.0 mm | 11.5mm | Thép mạ kẽm | Polyme Nylon | M6 | kết thúc mờ | |
1219083 | 16.0mm | 13.0mm | Đen | 5.0mm | 16.0mm | 9.0 mm | 11.0mm | Thép mạ kẽm | Polyme Nylon | M5 | kết thúc mờ | |
1219086 | 16.0mm | 16.0mm | Đen | 6.0mm | 20.0mm | 11.0 mm | 11.5mm | Thép mạ kẽm | Polyme Nylon | M6 | kết thúc mờ | |
1219087 | 25.0mm | 16.0mm | Đen | 6.0mm | 20.0mm | 11.0 mm | 11.5mm | Thép mạ kẽm | Polyme Nylon | M6 | kết thúc mờ | |
1219091 | 30.0mm | 22.0mm | Đen | 9.0mm | 32.0mm | 21.0 mm | 17.0mm | Thép mạ kẽm | Polyme Nylon | M10 | kết thúc mờ | |
1219088 | 16.0mm | 19.0mm | Đen | 8.0mm | 25.0mm | 15.0 mm | 16.0mm | Thép mạ kẽm | Polyme Nylon | M8 | kết thúc mờ | |
1219093 | 30.0mm | 27.0mm | Đen | 13.0mm | 40.0mm | 25.0 mm | 19.0mm | Thép mạ kẽm | Polyme Nylon | M10 | kết thúc mờ |
1219082
Chiều dài chốt
10.0mm
Knob Height
13.0mm
Màu sắc
Đen
Chiều Cao Trục Quay
5.0mm
1219084
Chiều dài chốt
25.0mm
Knob Height
16.0mm
Màu sắc
Đen
Chiều Cao Trục Quay
6.0mm
1219085
Chiều dài chốt
10.0mm
Knob Height
16.0mm
Màu sắc
Đen
Chiều Cao Trục Quay
6.0mm
1219083
Chiều dài chốt
16.0mm
Knob Height
13.0mm
Màu sắc
Đen
Chiều Cao Trục Quay
5.0mm
