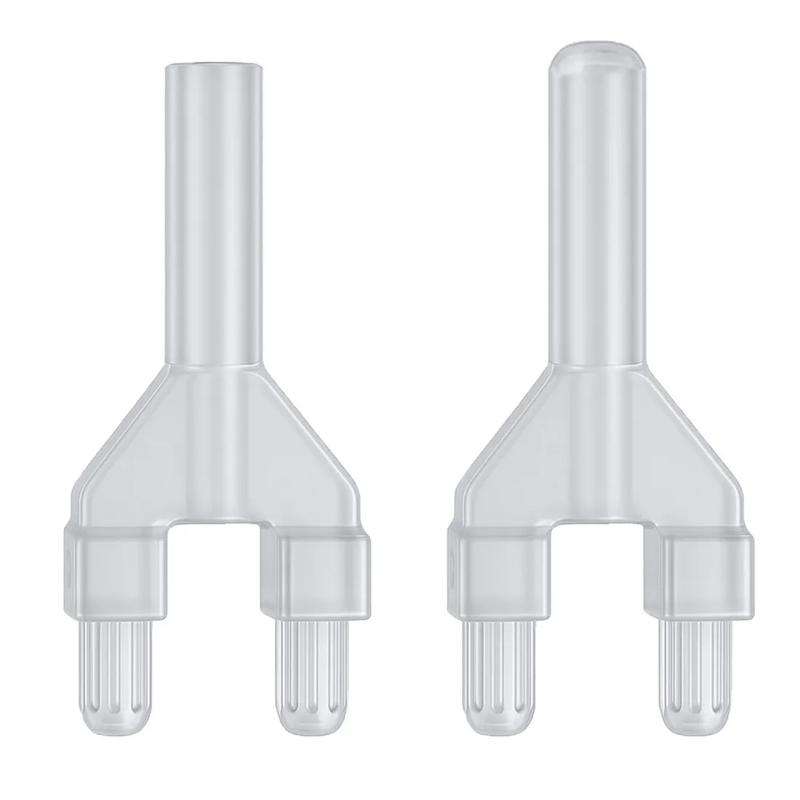

SRVLP - Ống dẫn sáng dọc
Các hướng dẫn ánh sáng truyền ánh sáng từ đèn LED trên PCB tới bảng điều khiển hướng người dùng. Cho phép các chỉ báo được xem rõ ràng mà không cần đặt đèn LED trên chính bảng điều khiển.

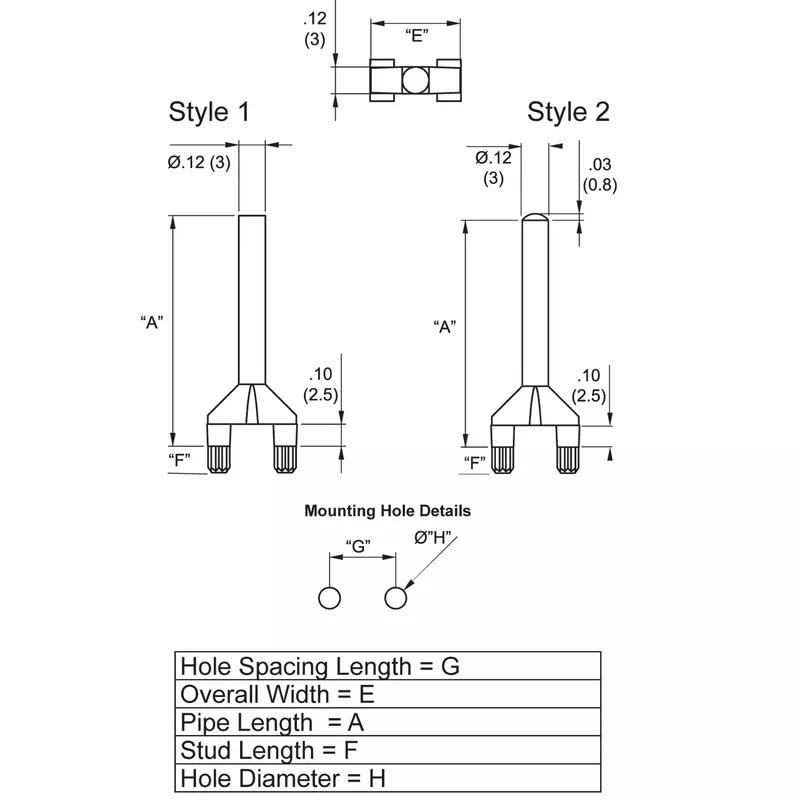

Item Code | Chiều dài chốt | Màu sắc | Chất liệu chèn | Chiều rộng tổng thể | Mô tả UL/CSA | Độ dày panel tối đa | Chiều dài ống | Kiểu dáng | Kích thước lỗ gắn tối đa | Chiều dài ren trong B | Đường kính tối đa của chân neo | Đường kính bên trong tối thiểu | Chất liệu | Hình dạng đầu | Khoảng cách bên trong giữa các mặt phẳng | Đường kính ngoài tối thiểu | Loại | Đường kính ống | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VLP1-D-1 | 2.5mm | Trong suốt | 1.5mm | 6.4mm | UL E121562 | 3.0mm | 12.7mm | 2 | 130°C | 3.0mm | UL94 V-0 | -40°C | PC | Hình vòm | 4.7mm | 0.8mm | Dọc | 3.0mm | |
VLP1-D-5 | 2.5mm | Trong suốt | 1.5mm | 6.4mm | UL E121562 | 3.0mm | 26.1mm | 2 | 130°C | 3.0mm | UL94 V-0 | -40°C | PC | Hình vòm | 4.7mm | 0.8mm | Dọc | 3.0mm | |
VLP1-F-5 | 2.5mm | Trong suốt | 1.5mm | 6.4mm | UL E121562 | 3.0mm | 26.1mm | 1 | 130°C | 3.0mm | UL94 V-0 | -40°C | PC | Phẳng | 4.7mm | 0.8mm | Dọc | 3.0mm | |
VLP2-D-3 | 3.0mm | Trong suốt | 2.4mm | 10.0mm | UL E121562 | 3.0mm | 16.5mm | 2 | 130°C | 5.0mm | UL94 V-0 | -40°C | PC | Hình vòm | 7.5mm | 0.8mm | Dọc | 3.0mm | |
VLP1-D-3 | 2.5mm | Trong suốt | 1.5mm | 6.4mm | UL E121562 | 3.0mm | 16.5mm | 2 | 130°C | 3.0mm | UL94 V-0 | -40°C | PC | Hình vòm | 4.7mm | 0.8mm | Dọc | 3.0mm | |
VLP2-D-1 | 3.0mm | Trong suốt | 2.4mm | 10.0mm | UL E121562 | 3.0mm | 12.7mm | 2 | 130°C | 5.0mm | UL94 V-0 | -40°C | PC | Hình vòm | 7.5mm | 0.8mm | Dọc | 3.0mm | |
VLP2-D-4 | 3.0mm | Trong suốt | 2.4mm | 10.0mm | UL E121562 | 3.0mm | 21.8mm | 2 | 130°C | 5.0mm | UL94 V-0 | -40°C | PC | Hình vòm | 7.5mm | 0.8mm | Dọc | 3.0mm | |
VLP1-F-3 | 2.5mm | Trong suốt | 1.5mm | 6.4mm | UL E121562 | 3.0mm | 16.5mm | 1 | 130°C | 3.0mm | UL94 V-0 | -40°C | PC | Phẳng | 4.7mm | 0.8mm | Dọc | 3.0mm | |
VLP1-D-4 | 2.5mm | Trong suốt | 1.5mm | 6.4mm | UL E121562 | 3.0mm | 21.8mm | 2 | 130°C | 3.0mm | UL94 V-0 | -40°C | PC | Hình vòm | 4.7mm | 0.8mm | Dọc | 3.0mm |
VLP1-D-1
Chiều dài chốt
2.5mm
Màu sắc
Trong suốt
Chất liệu chèn
1.5mm
Chiều rộng tổng thể
6.4mm
VLP1-D-5
Chiều dài chốt
2.5mm
Màu sắc
Trong suốt
Chất liệu chèn
1.5mm
Chiều rộng tổng thể
6.4mm
VLP1-F-5
Chiều dài chốt
2.5mm
Màu sắc
Trong suốt
Chất liệu chèn
1.5mm
Chiều rộng tổng thể
6.4mm
VLP2-D-3
Chiều dài chốt
3.0mm
Màu sắc
Trong suốt
Chất liệu chèn
2.4mm
Chiều rộng tổng thể
10.0mm
