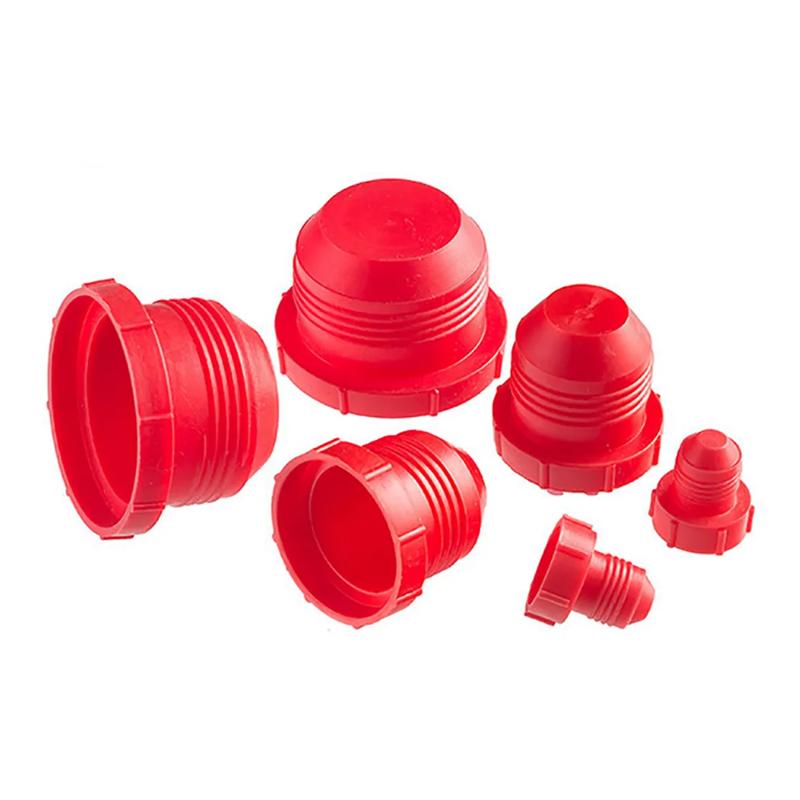

SRPD - Phích cắm có ren
Được thiết kế để sử dụng trên các đầu nối có đường ren JIC và UNF. Họ sẽ đảm bảo các yêu cầu áp suất thấp bằng cách siết chặt nhẹ nhàng bằng đầu ngón tay.

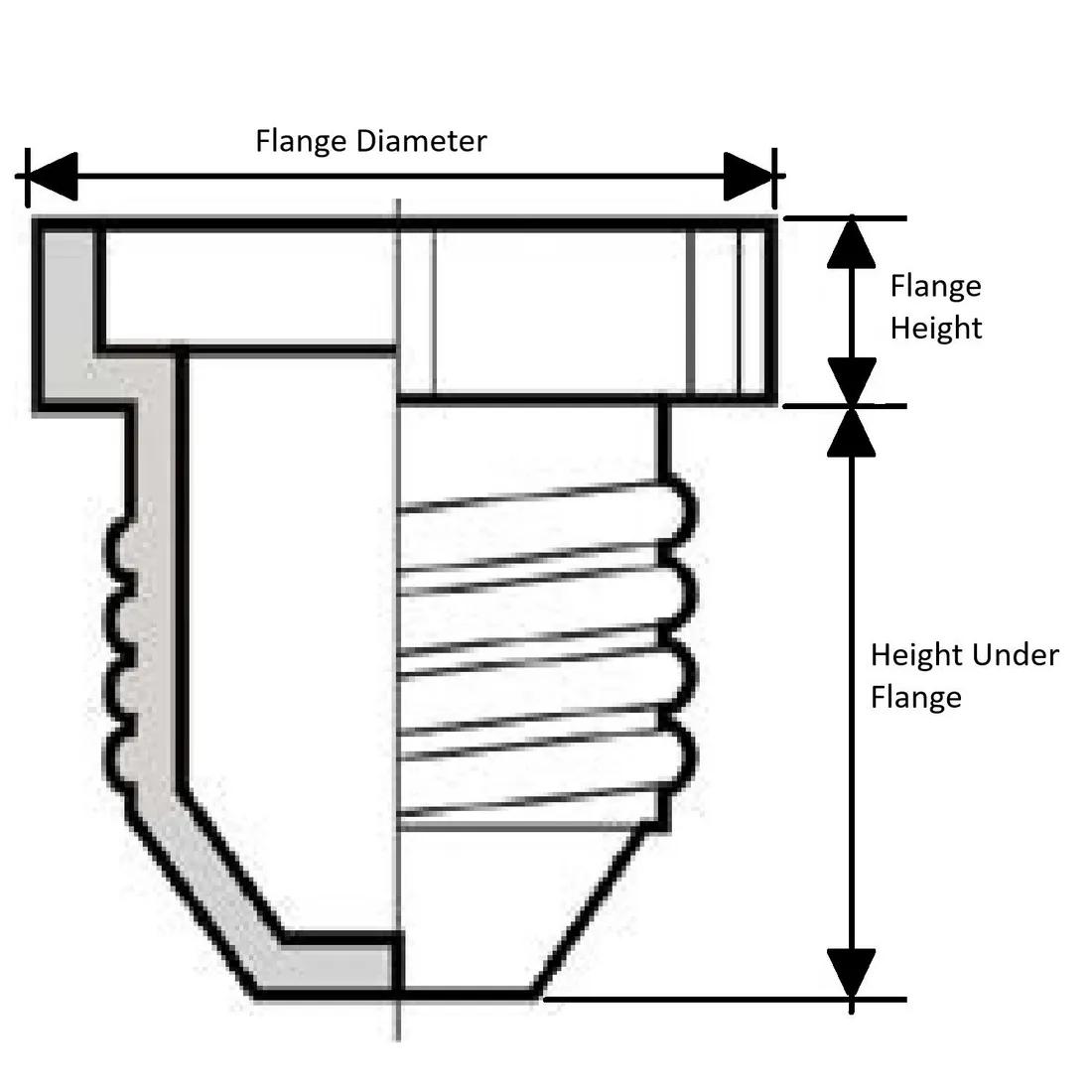

Item Code | Chiều rộng của mặt bích | Độ rộng khe hở | Đường kính lỗ | Tube Size | Màu sắc | Kích thước ren | Chất liệu | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|
PD040 | 15.75mm | 4.83mm | 13.5mm | 1/4 in | Đỏ | 7/16 in JIC/UNF | LDPE | |
PD060 | 20.57mm | 6.35mm | 12.8mm | 3/8 mm | Đỏ | 9/16 in JIC/UNF | LDPE | |
PD120 | 31.75mm | 6.35mm | 22.61mm | 3/4 in | Đỏ | 1 1/16 - 12 in JIC/UNF | LDPE | |
PD065 | 20.57mm | 6.35mm | 14.99mm | 3/8 mm | Đỏ | 5/8 in JIC/UNF | LDPE | |
PD080 | 23.88mm | 6.35mm | 19.05mm | 1/2 in | Đỏ | 3/4 in JIC/UNF | LDPE | |
PD050 | 17.27mm | 6.35mm | 13.5mm | 5/16 in | Đỏ | 1/2 in JIC/UNF | LDPE | |
PD100 | 26.93mm | 6.35mm | 22.1mm | 5/8 in | Đỏ | 7/8 in JIC/UNF | LDPE |
PD040
Chiều rộng của mặt bích
15.75mm
Độ rộng khe hở
4.83mm
Đường kính lỗ
13.5mm
Tube Size
1/4 in
PD060
Chiều rộng của mặt bích
20.57mm
Độ rộng khe hở
6.35mm
Đường kính lỗ
12.8mm
Tube Size
3/8 mm
PD120
Chiều rộng của mặt bích
31.75mm
Độ rộng khe hở
6.35mm
Đường kính lỗ
22.61mm
Tube Size
3/4 in
PD065
Chiều rộng của mặt bích
20.57mm
Độ rộng khe hở
6.35mm
Đường kính lỗ
14.99mm
Tube Size
3/8 mm
