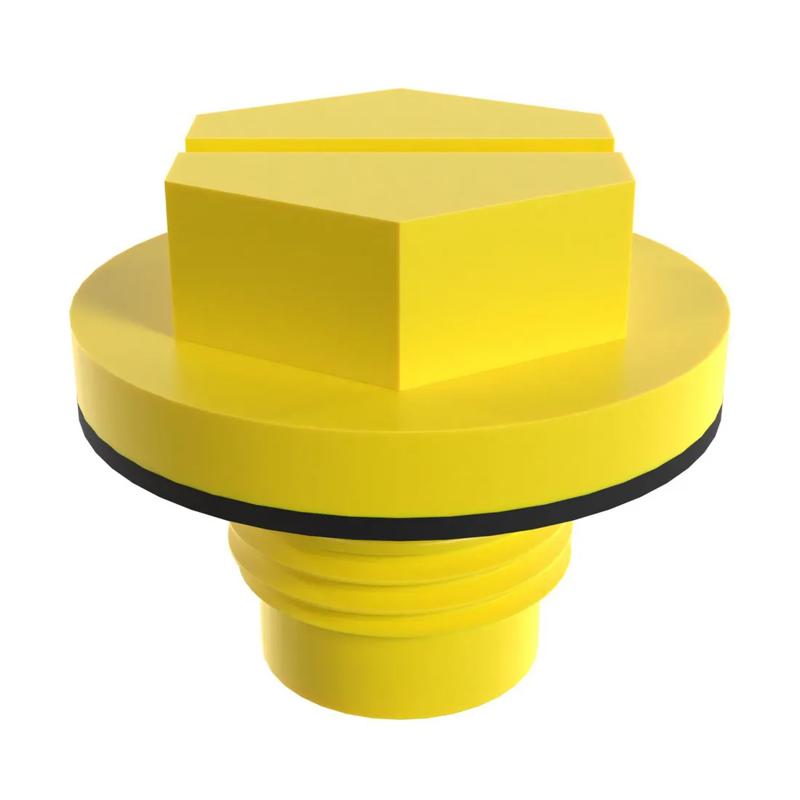

SR5761 - Phích cắm mặt bích rộng có ren tiêu chuẩn UNF
Thiết kế mép rộng giúp ngăn không cho các mảnh sơn rơi vào lỗ khi được tháo ra. Vật liệu nylon có khả năng hấp thụ sơn, giúp giảm thiểu tối đa việc bong tróc sơn. Miếng gioăng nitrile giúp kín chặt phích cắm với bề mặt tiếp xúc, tạo nên một lớp kín nước hoàn hảo. Có thể được áp dụng hoặc tháo ra bằng tay, bằng tua vít hoặc bằng cờ lê lực. Nylon được khuyến nghị sử dụng cho các nhiệt độ gián đoạn từ 230 F (110 C) đến -40 F (-40 C).

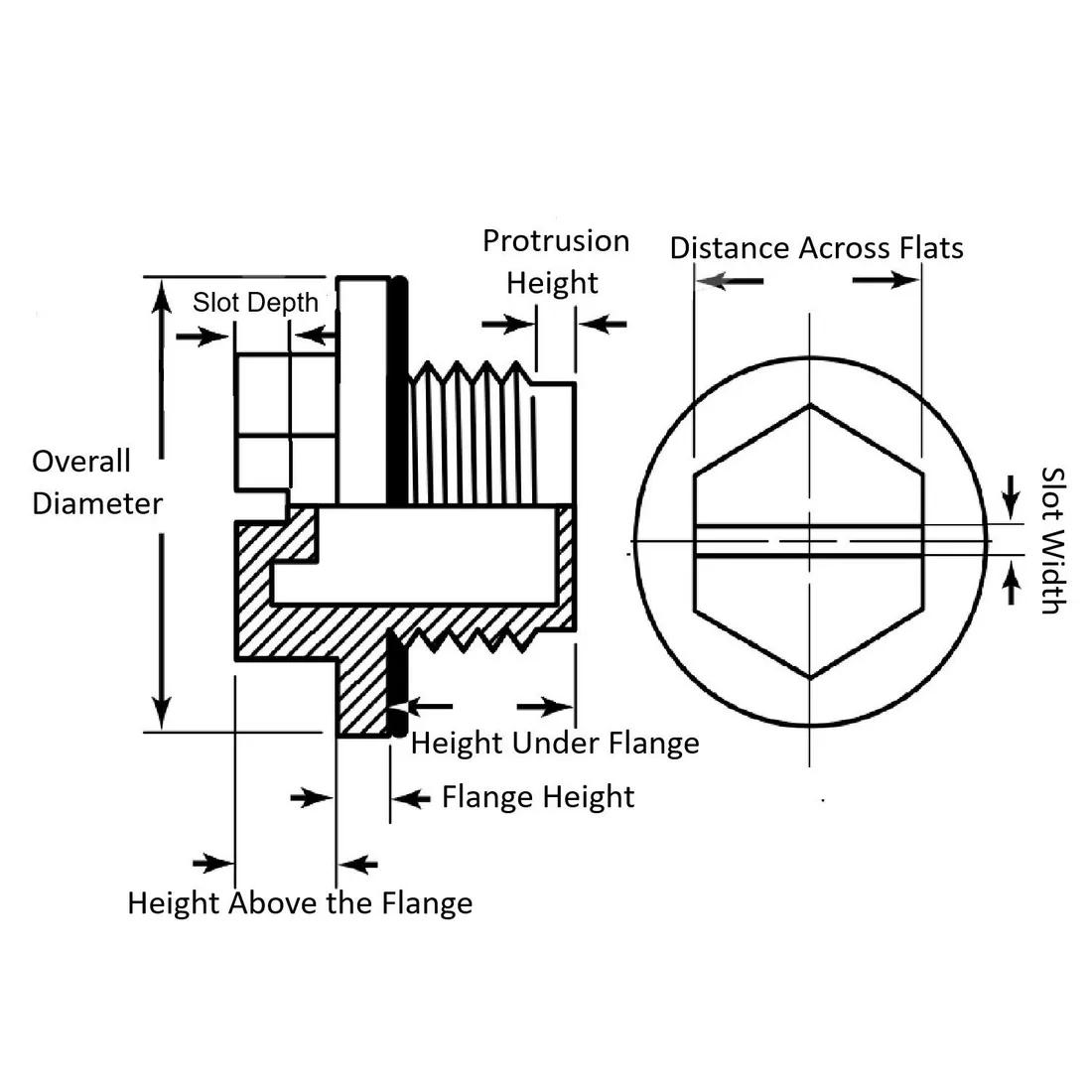

Item Code | Độ sâu khe | Màu sắc | Chiều rộng khe cắm | Chiều rộng mái vòm | Height Above the Flange | Độ rộng khe hở | Đường kính lỗ | Protrusion Height | Kích thước lỗ gắn tối đa | Vật liệu vòng chữ O/gioăng | Đường kính bên trong tối thiểu | Kích thước ren | Chất liệu | Đường kính tổng thể | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
BLWF100A | 3/32in | Màu vàng | 1/16in | 0.500in | 0.180 in | 0.090in | 0.390in | 0.120 in | 110°C | Nitrile | -40°C | 7/16 - 20 in UNF | Nylon | 0.775in | |
BLWF115A | 3/32in | Màu vàng | 1/16in | 0.750in | 0.190 in | 0.090in | 0.520in | 0.120 in | 110°C | Nitrile | -40°C | 3/4 - 16 in UNF | Nylon | 1.130in | |
BLWF135A | 3/32in | Màu vàng | 1/16in | 1.000in | 0.290 in | 0.090in | 0.700in | 0.120 in | 110°C | Nitrile | -40°C | 1 5/16 - 12 in UNF | Nylon | 1.867in | |
BLWF110A | 3/32in | Màu vàng | 1/16in | 0.500in | 0.180 in | 0.090in | 0.420in | 0.120 in | 110°C | Nitrile | -40°C | 9/16 - 18 in UNF | Nylon | 0.917in | |
BLWF125A | 3/32in | Màu vàng | 1/16in | 1.000in | 0.250 in | 0.090in | 0.660in | 0.120 in | 110°C | Nitrile | -40°C | 1 1/16 - 12 in UNF | Nylon | 1.577in | |
BLWF105A | 3/32in | Màu vàng | 1/16in | 0.500in | 0.180 in | 0.090in | 0.405in | 0.120 in | 110°C | Nitrile | -40°C | 1/2 - 20 in UNF | Nylon | 0.853in | |
BLWF120A | 3/32in | Màu vàng | 1/16in | 0.750in | 0.240 in | 0.090in | 0.560in | 0.120 in | 110°C | Nitrile | -40°C | 7/8 - 14 in UNF | Nylon | 1.284in | |
BLWF130A | 3/32in | Màu vàng | 1/16in | 1.000in | 0.300 in | 0.090in | 0.700in | 0.120 in | 110°C | Nitrile | -40°C | 1 3/16 - 12 in UNF | Nylon | 1.722in | |
BLWF140A | 3/32in | Màu vàng | 1/16in | 1.125in | 0.300 in | 0.090in | 0.770in | 0.120 in | 110°C | Nitrile | -40°C | 1 5/8 - 12 in UNF | Nylon | 2.217in |
BLWF100A
Độ sâu khe
3/32in
Màu sắc
Màu vàng
Chiều rộng khe cắm
1/16in
Chiều rộng mái vòm
0.500in
BLWF115A
Độ sâu khe
3/32in
Màu sắc
Màu vàng
Chiều rộng khe cắm
1/16in
Chiều rộng mái vòm
0.750in
BLWF135A
Độ sâu khe
3/32in
Màu sắc
Màu vàng
Chiều rộng khe cắm
1/16in
Chiều rộng mái vòm
1.000in
BLWF110A
Độ sâu khe
3/32in
Màu sắc
Màu vàng
Chiều rộng khe cắm
1/16in
Chiều rộng mái vòm
0.500in
