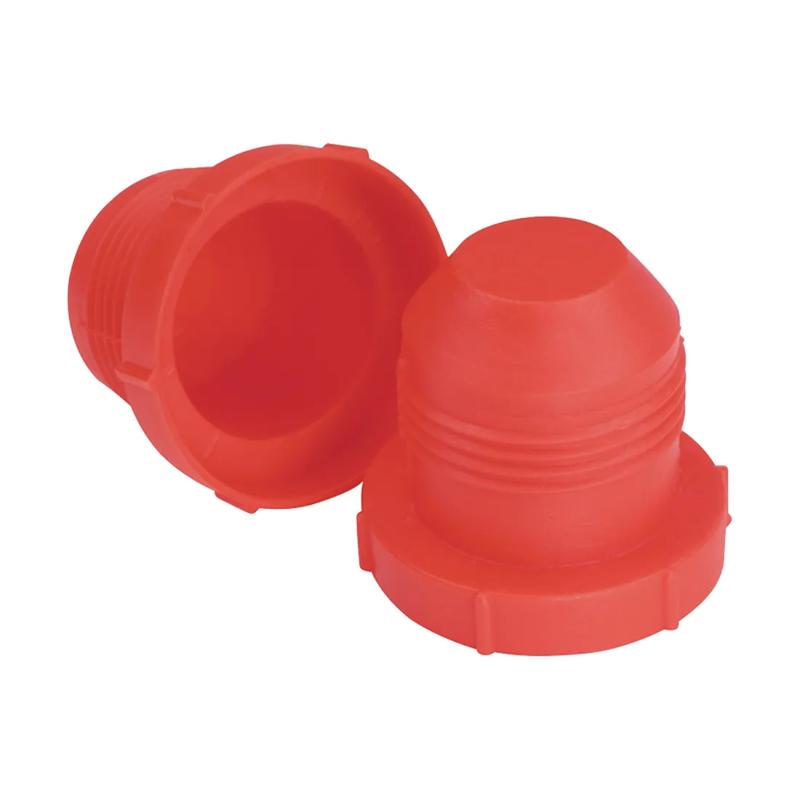

SR1077 - Nút nối ren
Tương đương về chức năng với Thông số kỹ thuật: NAS-833, NAS-815 (ML-C5 501/1, ML-C52078). Được thiết kế với đầu có gân để dễ dàng lắp đặt bằng ngón tay. Được sử dụng để niêm phong các yêu cầu áp lực nhẹ trên các đầu nối ống kiểu côn 37 .

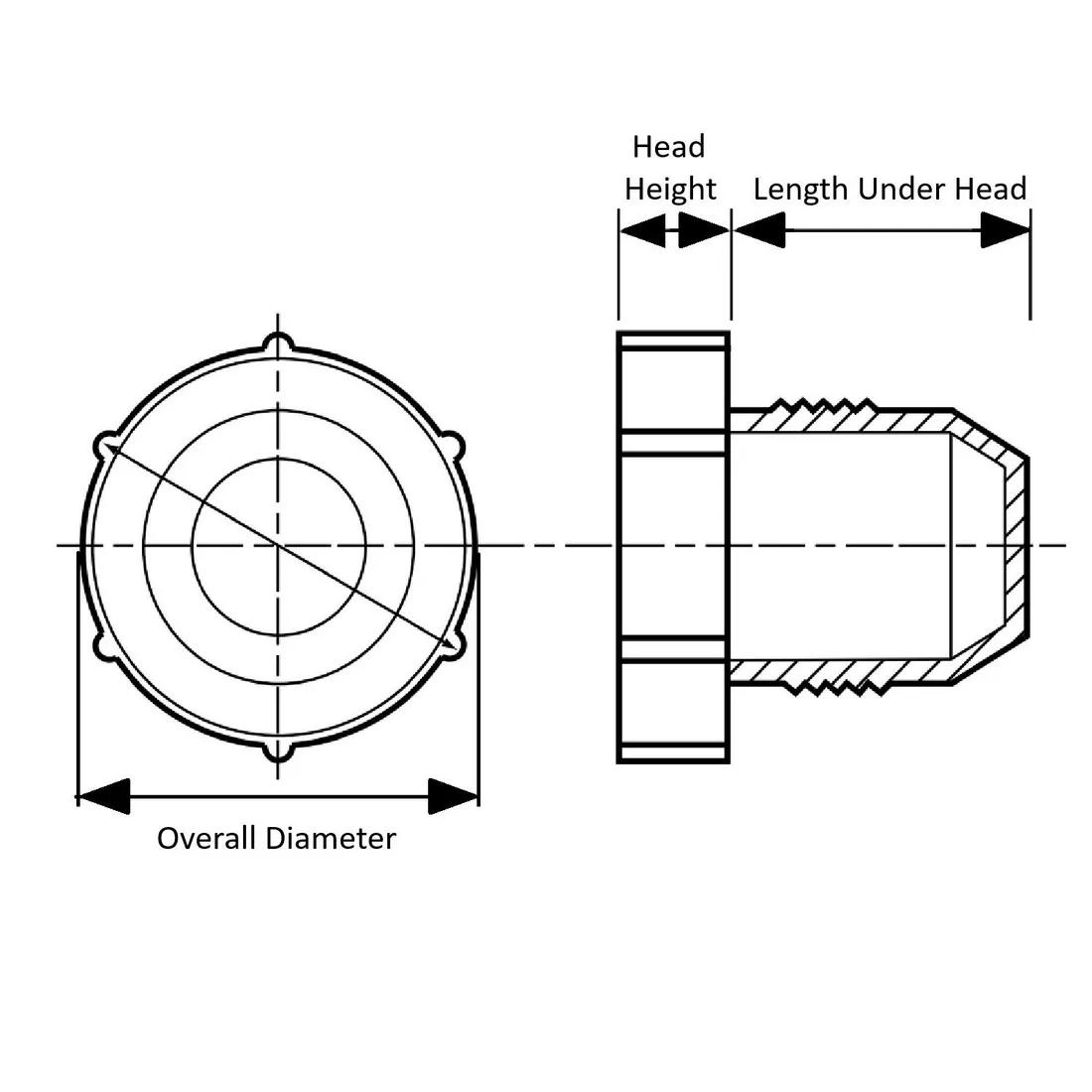

Item Code | Màu sắc | Đường kính của đầu khóa | Đường kính chân neo tối thiểu | Chiều Cao | Kích thước ren | Chất liệu | Đường kính tổng thể | Chiều dài ren | Installation Method | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|
TE1035A | Đỏ | 21.1mm | NAS-833, NAS-815 (ML-C5501/1, ML-C52078) | 6.5mm | 7/8 in - 14 UNF/JIC | LDPE | 27.0mm | - | - | |
TE1050A | Đỏ | 24.0mm | NAS-833, NAS-815 (ML-C5501/1, ML-C52078) | 6.4mm | 1-3/16-12 UNF/JIC | LDPE | 36.1mm | 24.0mm | Dễ dàng sử dụng | |
TE1010A | Đỏ | 14.1mm | NAS-833, NAS-815 (ML-C5501/1, ML-C52078) | 6.4mm | 7/16 in - 20 UNF/JIC | LDPE | 17.2mm | - | - | |
TE1020A | Đỏ | 12.6mm | NAS-833, NAS-815 (ML-C5501/1, ML-C52078) | 6.4mm | 9/16 in - 18 UNF/JIC | LDPE | 20.4mm | - | - | |
TE1000A | Đỏ | 10.7mm | NAS-833, NAS-815 (ML-C5501/1, ML-C52078) | 6.3mm | 5/16-24 UNF/JIC | LDPE | 13.9mm | - | - | |
TE1055A | Đỏ | 23.5mm | NAS-833, NAS-815 (ML-C5501/1, ML-C52078) | 6.3mm | 1 5/16 in - 12 UNF/JIC | LDPE | 40.9mm | - | - | |
TE1065A | Đỏ | 23.3mm | NAS-833, NAS-815 (ML-C5501/1, ML-C52078) | 8.0mm | 1 5/8 in - 12 UNF/JIC | LDPE | 48.8mm | - | - | |
TE1060A | Đỏ | 24.0mm | NAS-833, NAS-815 (ML-C5501/1, ML-C52078) | 6.5mm | 1-1/2-12 UNF/JIC | LDPE | 45.5mm | 24.0mm | Dễ dàng sử dụng | |
TE1075A | Đỏ | 27.3mm | NAS-833, NAS-815 (ML-C5501/1, ML-C52078) | 8.3mm | 1-7/8-12 UNF/JIC | LDPE | 61.2mm | 27.3mm | Dễ dàng sử dụng |
TE1035A
Màu sắc
Đỏ
Đường kính của đầu khóa
21.1mm
Đường kính chân neo tối thiểu
NAS-833, NAS-815 (ML-C5501/1, ML-C52078)
Chiều Cao
6.5mm
TE1050A
Màu sắc
Đỏ
Đường kính của đầu khóa
24.0mm
Đường kính chân neo tối thiểu
NAS-833, NAS-815 (ML-C5501/1, ML-C52078)
Chiều Cao
6.4mm
TE1010A
Màu sắc
Đỏ
Đường kính của đầu khóa
14.1mm
Đường kính chân neo tối thiểu
NAS-833, NAS-815 (ML-C5501/1, ML-C52078)
Chiều Cao
6.4mm
TE1020A
Màu sắc
Đỏ
Đường kính của đầu khóa
12.6mm
Đường kính chân neo tối thiểu
NAS-833, NAS-815 (ML-C5501/1, ML-C52078)
Chiều Cao
6.4mm
