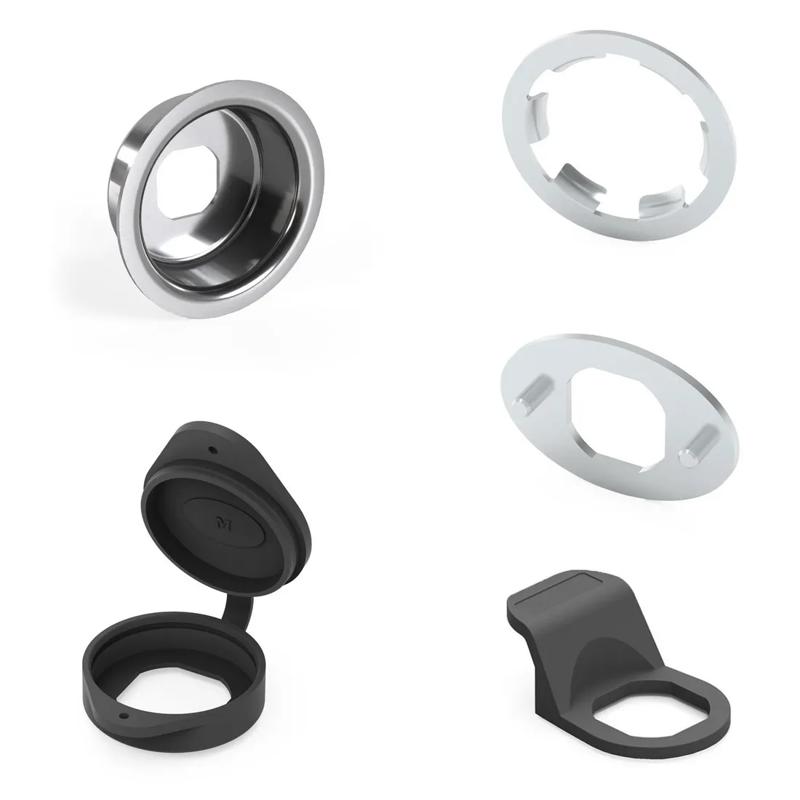

SR5533 - Phụ kiện quay vòng một phần tư
Để sử dụng với tất cả các ổ khóa có lỗ cố định 20,2 x 22,2.
Item Code | Chiều dài ren trong B | Chiều cao mặt bích | Chất liệu | Kích thước ổ đĩa | Chiều dài bên trong | Chiều cao tổng thể | Fitting Height | Loại thành phần | Màu sắc vòng đệm | Đường kính ngoài | Chiều rộng bên trong | Chiều rộng tổng thể | Chiều dài tổng thể | Độ dày tối đa | Độ dày tối thiểu | Đường kính lỗ | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
060A5E | 20.2mm | 4.0mm | Kẽm đúc khuôn | 34.0mm | 20.2mm | 7.0mm | 5.0mm | Đang sửa thiết bị 2 | 2.0mm | 48.0mm | - | - | - | - | - | - | |
060A7E | - | 32.5mm | PU | 52.0mm | 20.5mm | 6.0mm | - | Nắp chống bụi | - | 36.0mm | 22.5mm | - | - | - | - | - | |
060A2E | 20.3mm | - | Nylon | - | 22.3mm | 17.8mm | - | Tay nắm khóa | - | - | - | 30.0mm | 47.0mm | 14.0mm | 2.7mm | - | |
060A6E | - | 55.0mm | Thép mạ kẽm | - | 22.2mm | 21.5mm | 21.0mm | Bu lông | 1.5mm | 63.0mm | 48.0mm | - | - | - | - | 20.0mm | |
060A3E | - | - | Thép lò xo | - | - | 3.5mm | - | Đang sửa thiết bị 1 | - | 33.0mm | 22.5mm | - | - | - | - | - |
060A5E
Chiều dài ren trong B
20.2mm
Chiều cao mặt bích
4.0mm
Chất liệu
Kẽm đúc khuôn
Kích thước ổ đĩa
34.0mm
060A7E
Chiều cao mặt bích
32.5mm
Chất liệu
PU
Kích thước ổ đĩa
52.0mm
Chiều rộng bên trong
22.5mm
060A2E
Chất liệu
Nylon
Chiều rộng tổng thể
30.0mm
Chiều dài tổng thể
47.0mm
Loại thành phần
Tay nắm khóa
060A6E
Chiều cao mặt bích
55.0mm
Chất liệu
Thép mạ kẽm
Chiều rộng bên trong
48.0mm
Chiều dài bên trong
22.2mm
