SR5566 - Tay cầm

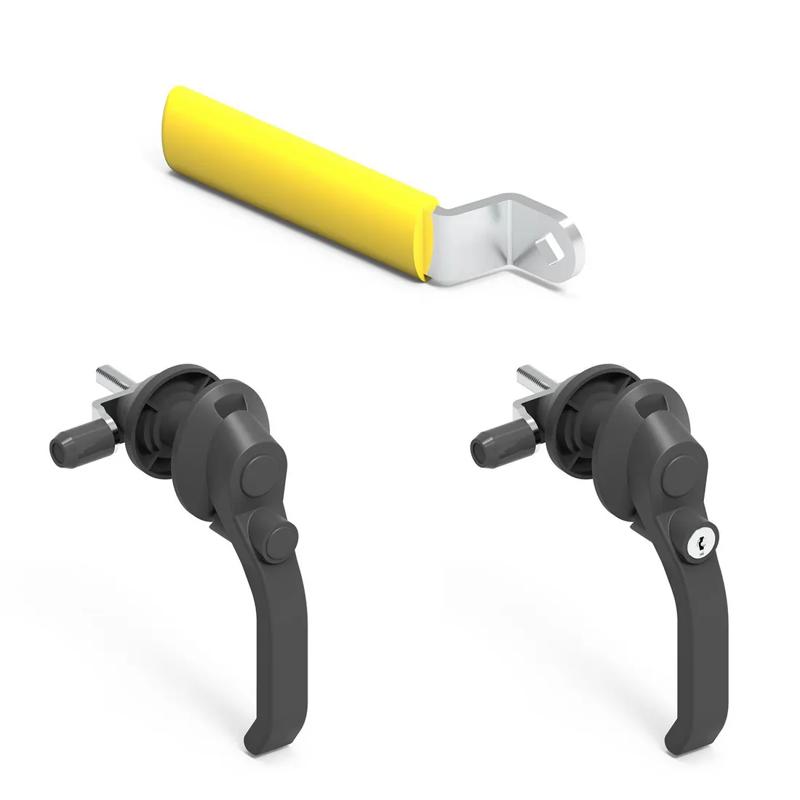

Có thể được sử dụng cho cửa bên trái hoặc bên phải. Cam lăn cho phép khóa bằng lực thấp. Tay cầm có thể tháo rời giúp dễ dàng lắp đặt tại chỗ. Có sẵn với Euro Key (5333) hoặc không có khóa. Tay cầm bên trong giúp mở cửa an toàn từ bên trong.

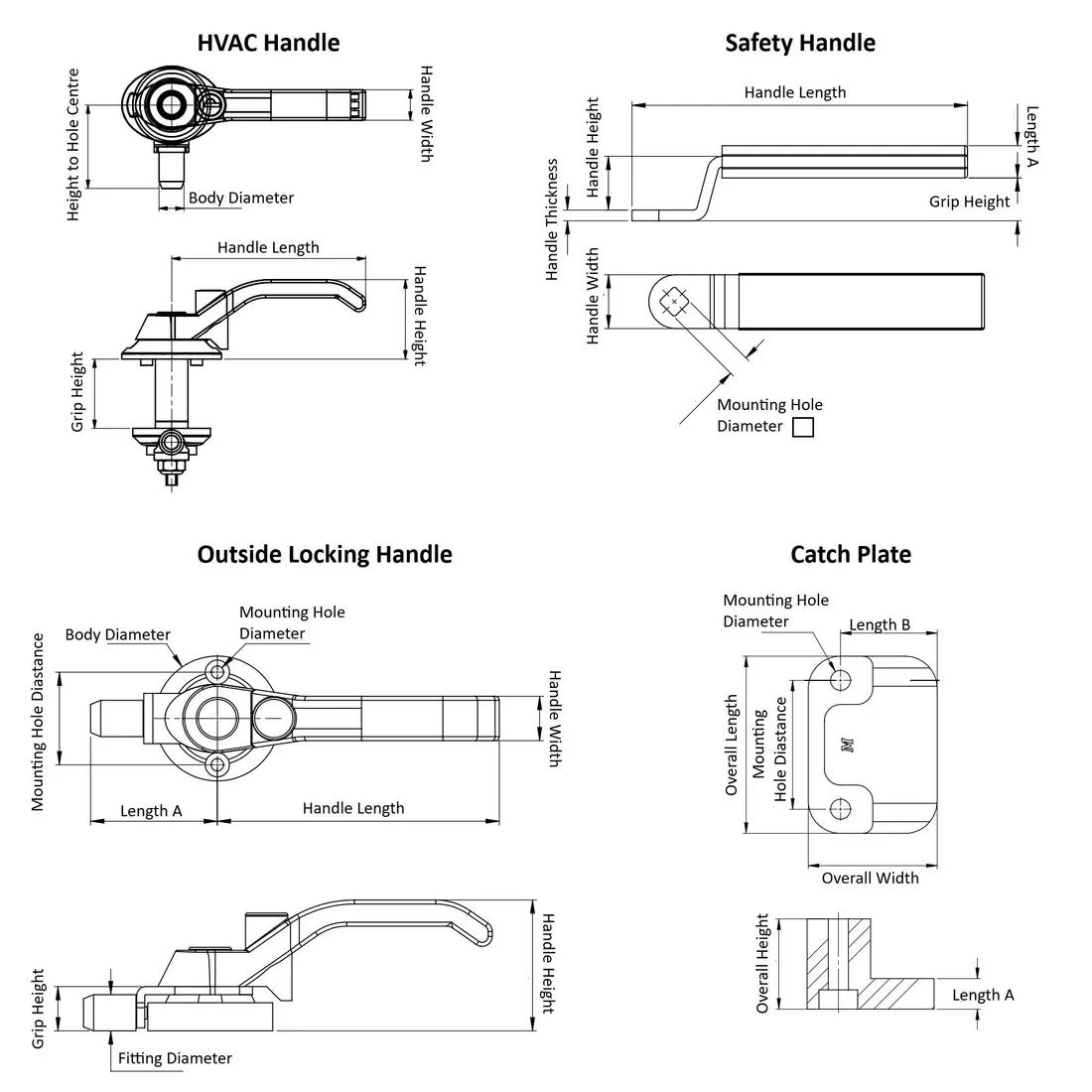

Item Code | Cam Material | Màu sắc | Length A | Handle Thickness | Chiều rộng tổng thể | Chiều dài tổng thể | Kích thước lỗ gắn | Handle Width | Grip Height (Seed) | Chiều cao tổng thể | Handle Length | Handle Height | Loại thành phần | Body Material | Key Type | Đường kính thân | Chiều cao đầu tối đa | Height to Hole Centre | Centre Hole Diameter | Kiểu lỗ gắn | Length B | Chiều cao mặt bích | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
012A1E | Thép | Màu vàng | 12.0 mm | 4.0 mm | 46.0mm | 125.0mm | 8.1 x 8.1mm | 20.0mm | 16.0mm | 20.0mm | 125.0mm | 20.0mm | Tay cầm an toàn | Nylon | Không có chìa khóa | - | - | - | - | - | - | - | |
0121800501E | Thép | Đen | - | - | 46.0mm | 202.9mm | 9.0mm | 22.0mm | 80.0mm | 65.0mm | 140.0mm | 57.2mm | Tay cầm HVAC | Nylon | Khóa Euro (5333) | 18.0mm | 80.0mm | 60.0mm | 24.0 mm | 36.0mm | - | - | |
0121500501E | Thép | Đen | - | - | 46.0mm | 202.9mm | 9.0mm | 22.0mm | 50.0mm | 65.0mm | 140.0mm | 57.2mm | Tay cầm HVAC | Nylon | Khóa Euro (5333) | 18.0mm | 50.0mm | 60.0mm | 24.0 mm | 36.0mm | - | - | |
012A2E | Thép | Đen | 9.5 mm | - | 40.0mm | 55.0mm | 6.2mm | - | - | 28.0mm | 55.0mm | - | Tấm bắt | Nylon | Không có chìa khóa | - | - | - | - | 40.0mm | 30.0 mm | - | |
0121600501E | Thép | Đen | - | - | 46.0mm | 202.9mm | 9.0mm | 22.0mm | 60.0mm | 65.0mm | 140.0mm | 57.2mm | Tay cầm HVAC | Nylon | Khóa Euro (5333) | 18.0mm | 60.0mm | 60.0mm | 24.0 mm | 36.0mm | - | - | |
01220001E | Thép | Đen | 62.9 mm | - | 46.0mm | 202.9mm | 6.2mm | 22.0mm | 22.0mm | 65.0mm | 140.0mm | 65.0mm | Tay nắm khóa bên ngoài | PA | Không có chìa khóa | 62.0mm | - | - | - | 46.0mm | - | 18.0mm | |
0121500001E | Thép | Đen | - | - | 46.0mm | 202.9mm | 9.0mm | 22.0mm | 50.0mm | 65.0mm | 140.0mm | 57.2mm | Tay cầm HVAC | Nylon | Không có chìa khóa | 18.0mm | 50.0mm | 60.0mm | 24.0 mm | 36.0mm | - | - | |
0121800001E | Thép | Đen | - | - | 46.0mm | 202.9mm | 9.0mm | 22.0mm | 80.0mm | 65.0mm | 140.0mm | 57.2mm | Tay cầm HVAC | Nylon | Không có chìa khóa | 18.0mm | 80.0mm | 60.0mm | 24.0 mm | 36.0mm | - | - |
012A1E
Cam Material
Thép
Màu sắc
Màu vàng
Length A
12.0 mm
Handle Thickness
4.0 mm
0121800501E
Cam Material
Thép
Màu sắc
Đen
Đường kính thân
18.0mm
Chiều rộng tổng thể
46.0mm
0121500501E
Cam Material
Thép
Màu sắc
Đen
Đường kính thân
18.0mm
Chiều rộng tổng thể
46.0mm
012A2E
Cam Material
Thép
Màu sắc
Đen
Length A
9.5 mm
Chiều rộng tổng thể
40.0mm
