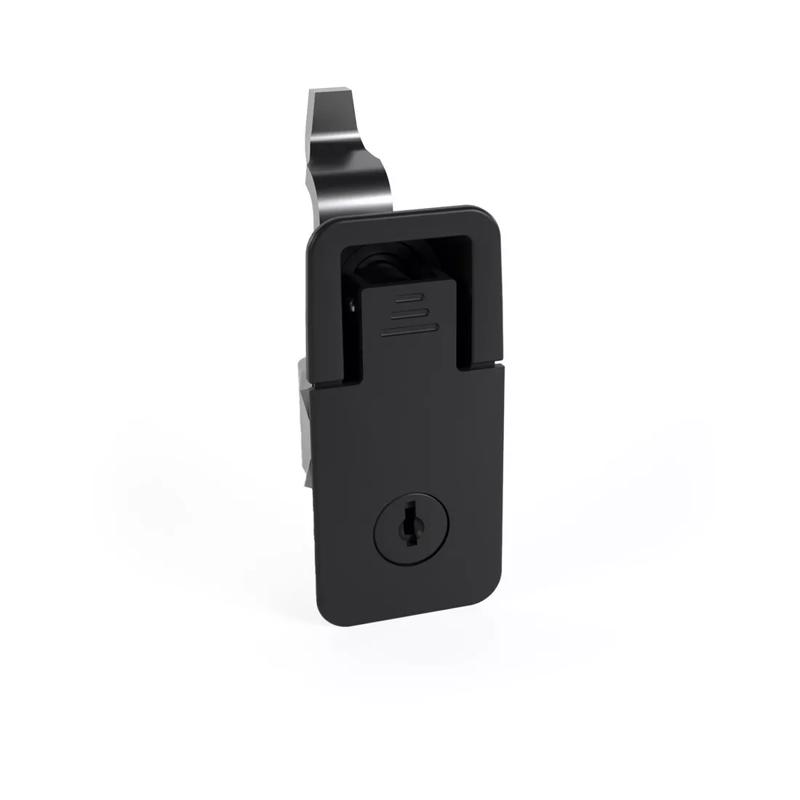

SR5435 - Chốt nén nâng và xoay
Thao tác nâng và nâng lên. Tác động nén 3mm. Có thể chuyển tiếp (HI) hoặc đảo ngược (H2). Điều chỉnh phạm vi cầm đơn giản. Phiên bản khóa được cung cấp với 2 phím (CH751). Để phù hợp với độ dày tấm 1 - 3,5mm.

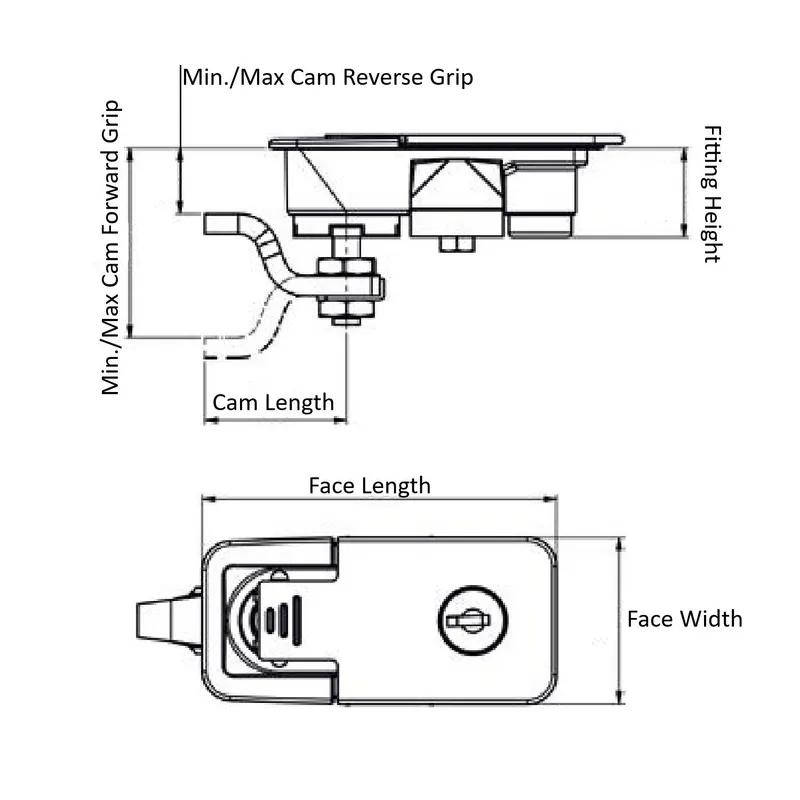

Item Code | Minimum Cam Reverse Grip (Seed) | Kích thước cắt ra | Cam Length | Minimum Cam Forward Grip (Seed) | Face Width | Maximum Cam Forward Grip (Seed) | phủ trên | Locking Mechanism | Độ bám ngược cam tối đa (Hạt giống) | Latch Material | Fitting Height | Màu sắc | Face Length | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
493592 | 6.0mm | 72.5 x 29.5 mm | 34.0mm | 56.0mm | 40.0mm | 66.0mm | Sơn tĩnh điện | Không | 16.0mm | Hợp kim kẽm | 21.5mm | Đen | 85.0mm | |
493590 | 6.0mm | 72.5 x 29.5 mm | 34.0mm | 56.0mm | 40.0mm | 66.0mm | Sơn tĩnh điện | CH751 | 16.0mm | Hợp kim kẽm | 21.5mm | Đen | 85.0mm | |
493593 | 16.0mm | 72.5 x 29.5 mm | 34.0mm | 46.0mm | 40.0mm | 56.0mm | Sơn tĩnh điện | Không | 26.0mm | Hợp kim kẽm | 21.5mm | Đen | 85.0mm | |
493591 | 16.0mm | 72.5 x 29.5 mm | 34.0mm | 46.0mm | 40.0mm | 56.0mm | Sơn tĩnh điện | CH751 | 26.0mm | Hợp kim kẽm | 21.5mm | Đen | 85.0mm |
493592
Minimum Cam Reverse Grip (Seed)
6.0mm
Kích thước cắt ra
72.5 x 29.5 mm
Cam Length
34.0mm
Minimum Cam Forward Grip (Seed)
56.0mm
493590
Minimum Cam Reverse Grip (Seed)
6.0mm
Kích thước cắt ra
72.5 x 29.5 mm
Cam Length
34.0mm
Minimum Cam Forward Grip (Seed)
56.0mm
493593
Minimum Cam Reverse Grip (Seed)
16.0mm
Kích thước cắt ra
72.5 x 29.5 mm
Cam Length
34.0mm
Minimum Cam Forward Grip (Seed)
46.0mm
493591
Minimum Cam Reverse Grip (Seed)
16.0mm
Kích thước cắt ra
72.5 x 29.5 mm
Cam Length
34.0mm
Minimum Cam Forward Grip (Seed)
46.0mm
