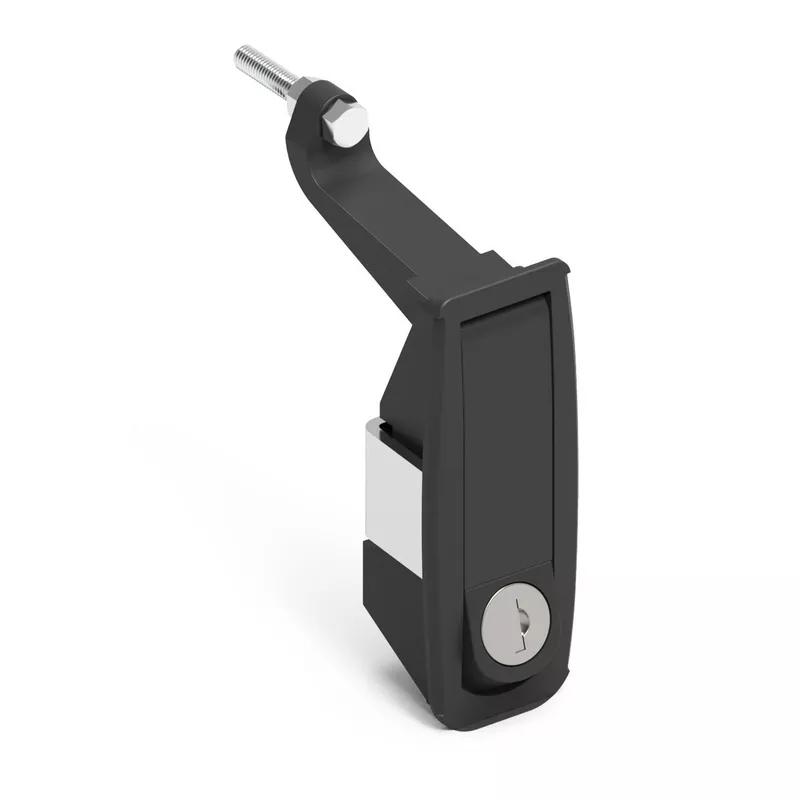

SR5090 - Chốt tay cầm kích hoạt nâng lên
Thiết kế kích hoạt nâng lên. Phạm vi cầm điều chỉnh 0-24mm hoặc 24-46mm. Có sẵn dưới dạng khóa giống nhau (5333), khóa khác hoặc không khóa. Được cung cấp 2 phím cho mỗi khóa. Thích hợp cho độ dày tấm 2mm.

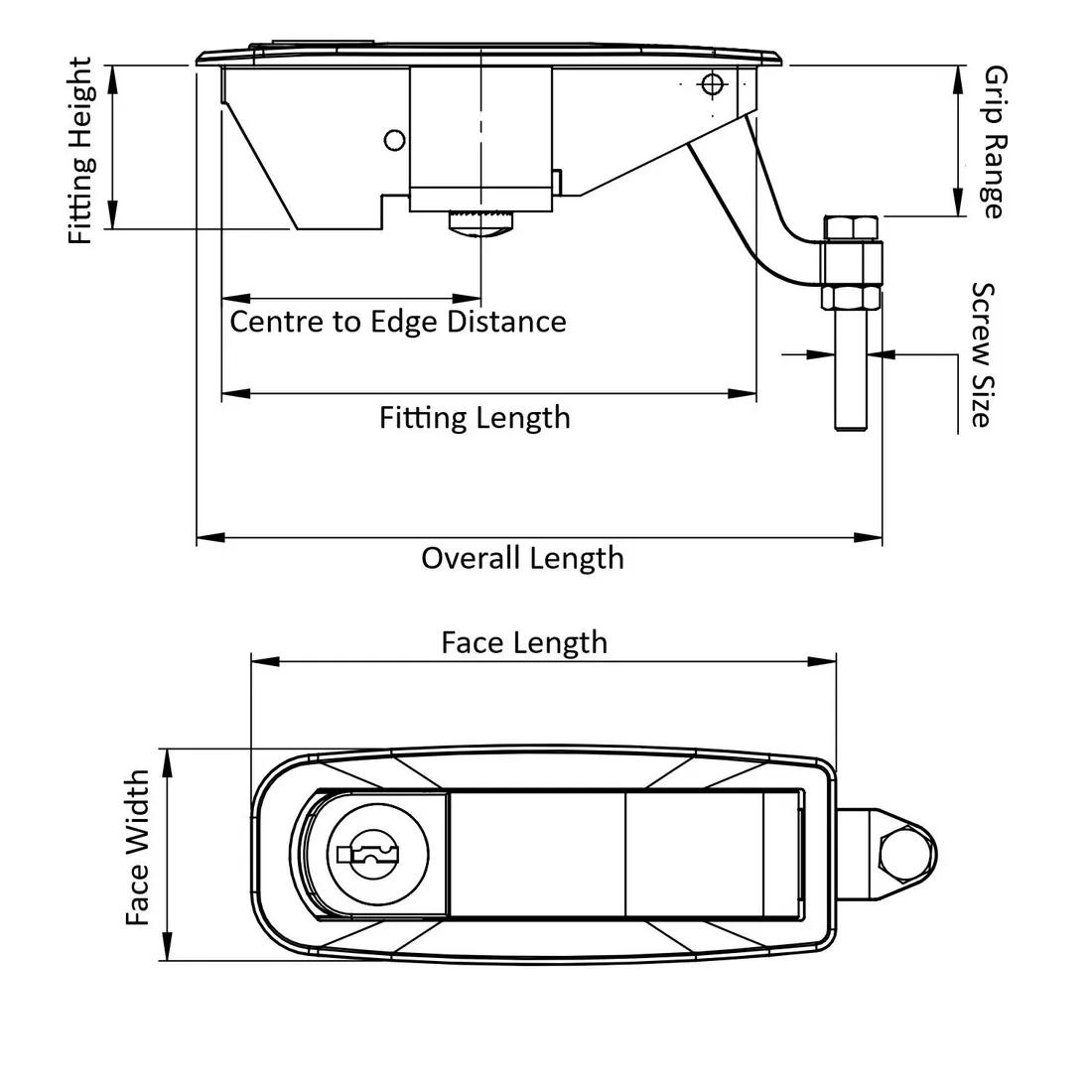

Item Code | Kích thước cắt ra | Kích thước vít | Fitting Length | Face Width | Chiều dài tổng thể | Grip Range | phủ trên | Locking Mechanism | Latch Material | Fitting Height | Màu sắc | Face Length | Khoảng cách từ Trung tâm đến Đường biên | Độ dày panel | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1772201E | 86.0 x 25.0 mm | M5 | 85.0 mm | 35.0mm | 109.0mm | 0.0 - 24.0 mm | Sơn tĩnh điện | Khóa giống nhau (5333) | Kẽm đúc khuôn | 26.0mm | Đen | 93.0mm | 41.0mm | 2.0mm | |
1772202E | 86.0 x 25.0 mm | M5 | 85.0 mm | 35.0mm | 109.0mm | 0.0 - 24.0 mm | Sơn tĩnh điện | No | Kẽm đúc khuôn | 26.0mm | Đen | 93.0mm | 41.0mm | 2.0mm | |
1771201E | 86.0 x 25.0 mm | M5 | 85.0 mm | 35.0mm | 109.0mm | 24.0 - 46.0 mm | Sơn tĩnh điện | Khóa giống nhau (5333) | Kẽm đúc khuôn | 26.0mm | Đen | 93.0mm | 41.0mm | 2.0mm | |
1771202E | 86.0 x 25.0 mm | M5 | 85.0 mm | 35.0mm | 109.0mm | 24.0 - 46.0 mm | Sơn tĩnh điện | Keyed Different | Kẽm đúc khuôn | 26.0mm | Đen | 93.0mm | 41.0mm | 2.0mm | |
1771200E | 86.0 x 25.0 mm | M5 | 85.0 mm | 35.0mm | 109.0mm | 24.0 - 46.0 mm | Sơn tĩnh điện | No | Kẽm đúc khuôn | 26.0mm | Đen | 93.0mm | 41.0mm | 2.0mm | |
1772200E | 86.0 x 25.0 mm | M5 | 85.0 mm | 35.0mm | 109.0mm | 0.0 - 24.0 mm | Sơn tĩnh điện | No | Kẽm đúc khuôn | 26.0mm | Đen | 93.0mm | 41.0mm | 2.0mm |
1772201E
Kích thước cắt ra
86.0 x 25.0 mm
Kích thước vít
M5
Fitting Length
85.0 mm
Face Width
35.0mm
1772202E
Kích thước cắt ra
86.0 x 25.0 mm
Kích thước vít
M5
Fitting Length
85.0 mm
Face Width
35.0mm
1771201E
Kích thước cắt ra
86.0 x 25.0 mm
Kích thước vít
M5
Fitting Length
85.0 mm
Face Width
35.0mm
1771202E
Kích thước cắt ra
86.0 x 25.0 mm
Kích thước vít
M5
Fitting Length
85.0 mm
Face Width
35.0mm
