SRCS - Bắt và tấn công

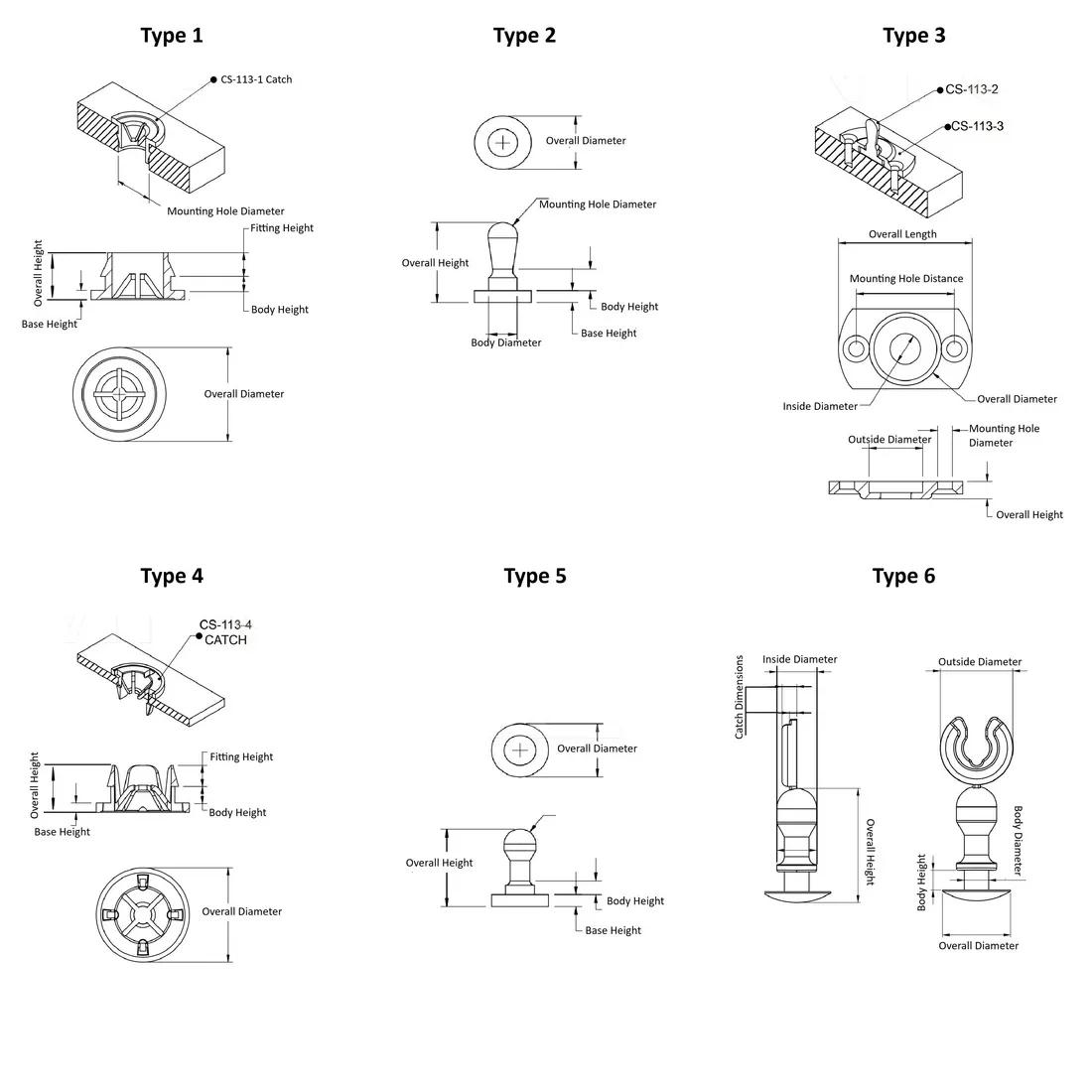

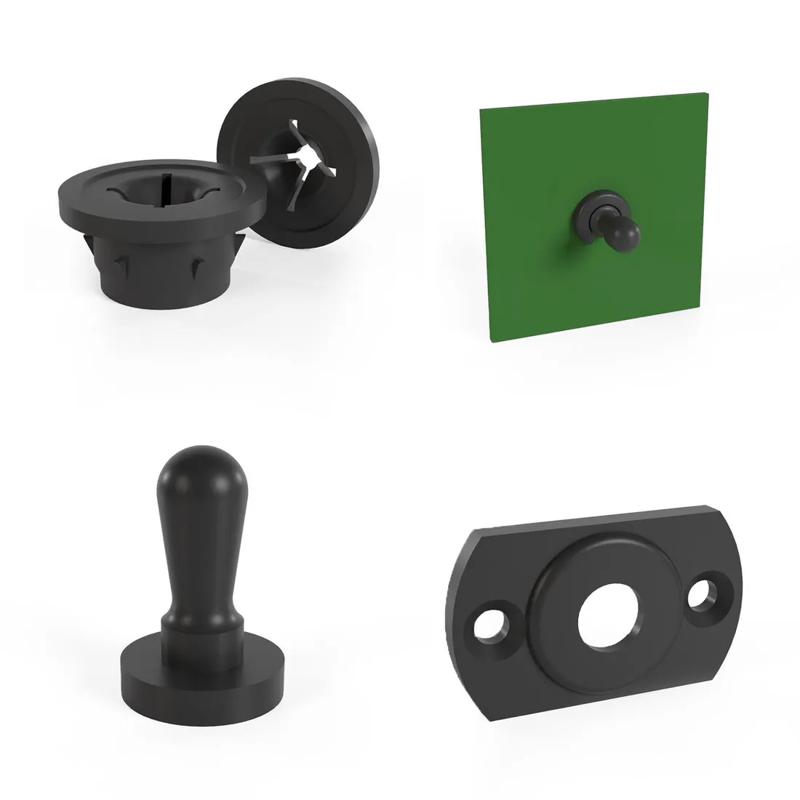

Tiền đạo được gắn vào đế tiền đạo (CS-113-3) và vặn vào cửa hoặc gắn vào bên ngoài tấm di động (CS-II 3-6). Các thiết bị được thiết kế để gắn trong tủ gỗ (CS-113-1) hoặc vào bảng điều khiển (CS-II 3-4).
Item Code | Đường kính tối đa của chân neo | Màu sắc | Mounting Recommendation | Kích thước lỗ gắn | Chiều cao của đáy | Đường kính ngoài | Chiều cao tổng thể | Loại | Kiểu lỗ gắn | Chất liệu | Đường kính tổng thể | Chiều dài tổng thể | Chiều rộng bên trong | Loại thành phần | Đường kính thân | Kiểu phụ kiện | Độ dày panel | Chiều cao thân xe | Insertion Force | Mounting Panel | Fitting Height | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CS-113-3 | UL94 HB | Đen | Đầu Vít Chìm M3 | 3.2mm | 3.7mm | 11.5mm | 3.7mm | 3 | 21.0mm | Acetal | 15.5mm | 28.6mm | 6.5mm | Cơ sở Chiến đấu | - | - | - | - | - | - | - | |
CS-113-6 | UL94 HB | Đen | - | 5.8 - 6.4mm | - | 10.1mm | 15.3mm | 6 | - | Nylon 6/6 Tác Động Cao Được Cải Tiến | 9.5mm | - | 5.6mm | Tiền đạo | 3.4mm | 64.0 N, 38.0N | 1.6mm | 2.7mm | 24.0 N, 16.0 N | - | - | |
CS-113-4 | UL94 V-2 | Tự nhiên | - | 14.0mm | 2.0mm | - | 10.0mm | 4 | - | Nylon 6 | 20.0mm | - | - | Nắm lấy | - | - | - | 3.5mm | - | Bảng 3.2 mm | 4.5mm | |
CS-113-1 | UL94 V-2 Supertough | Đen | - | 14.0mm | 2.0mm | - | 10.0mm | 1 | - | PP | 20.0mm | - | - | Nắm lấy | - | - | - | 3.0mm | - | Tấm ván tối thiểu 10.0 mm bằng vật liệu phù hợp (ví dụ như gỗ, ván ép, v.v.) | 5.0mm | |
CS-113-5 | UL94 V-2 | Tự nhiên | Sử dụng Cơ sở CS-113-3 | 2.8mm | 2.2mm | - | 14.5mm | 5 | - | Nylon 6/6 | 10.0mm | - | - | Tiền đạo | 5.0mm | 64.0 N, 38.0N | - | 2.6mm | 24.0 N, 16.0 N | - | - | |
CS-113-2 | UL94 V-2 Supertough | Đen | Sử dụng Cơ sở CS-113-3 | 2.6mm | 2.2mm | - | 15.0mm | 2 | - | Nylon 6/6 | 10.0mm | - | - | Tiền đạo | 5.0mm | 22.0 N, 11.0N | - | 4.0mm | 34.0 N, 12.0 N | - | - |
CS-113-3
Đường kính tối đa của chân neo
UL94 HB
Màu sắc
Đen
Mounting Recommendation
Đầu Vít Chìm M3
Kích thước lỗ gắn
3.2mm
CS-113-6
Đường kính tối đa của chân neo
UL94 HB
Màu sắc
Đen
Đường kính thân
3.4mm
Chiều rộng bên trong
5.6mm
CS-113-4
Đường kính tối đa của chân neo
UL94 V-2
Màu sắc
Tự nhiên
Kích thước lỗ gắn
14.0mm
Chiều cao của đáy
2.0mm
CS-113-1
Đường kính tối đa của chân neo
UL94 V-2 Supertough
Màu sắc
Đen
Kích thước lỗ gắn
14.0mm
Chiều cao của đáy
2.0mm
