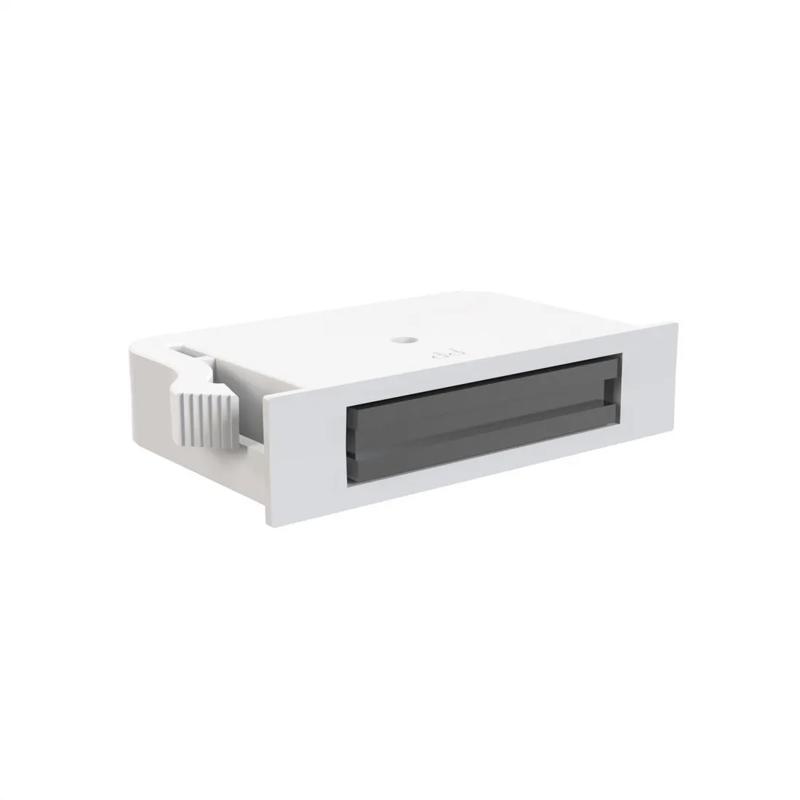

SR5464 - Ống từ tính Snap Fit
Thích hợp cho độ dày tấm 0,5-2,0mm. Cài đặt nhanh. Nối thẳng vào lỗ cố định. Có sẵn trong hai màu đen và trắng. Tất cả các kích thước đều tính bằng mm.

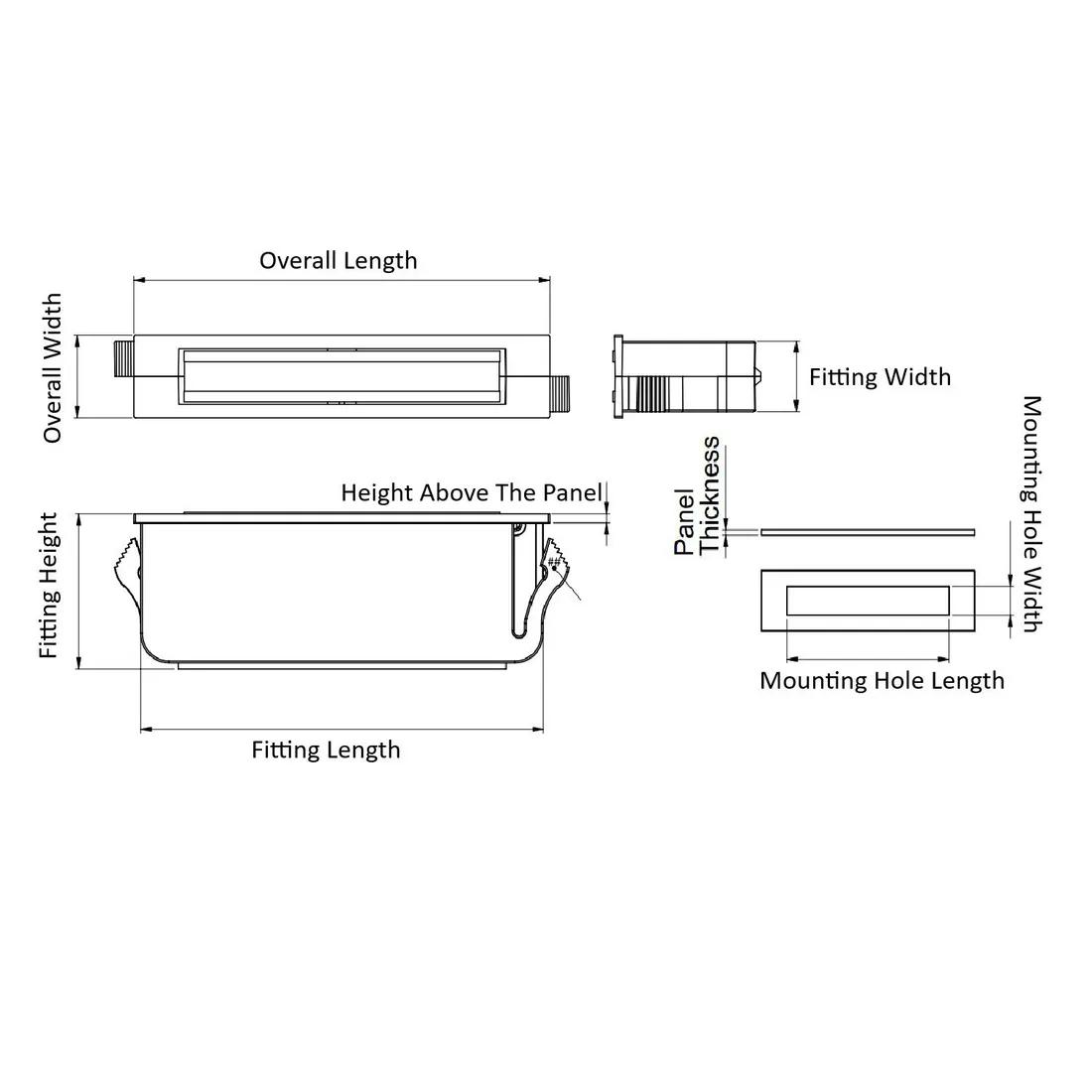

Item Code | Màu sắc | Chiều rộng tổng thể | Chiều dài tổng thể | Hướng lỗ gắn | Đường kính ngoài tối đa | Độ dày đĩa | Độ sâu lỗ gắn | Fitting Length | Chất liệu | Fitting Width | Đường kính ngoài tối thiểu | Chiều cao tổng thể | Chiều cao trên bảng | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ML-L-2 | Trắng | 11.0mm | 58.5mm | 9.6mm | 3.5mm | 0.5 - 2.0mm | 57.1mm | 56.7 mm | PP | 9.2 mm | 2.0mm | 20.6mm | 1.2mm | |
ML-M-2 | Trắng | 9.5mm | 39.7mm | 8.1mm | 3.5mm | 0.5 - 2.0mm | 38.1mm | 37.9 mm | PP | 7.7 mm | 2.0mm | 25.4mm | 0.8mm | |
ML-L-3BK | Đen | 11.0mm | 58.5mm | 9.6mm | 5.0mm | 0.5 - 2.0mm | 57.1mm | 56.7 mm | PP | 9.2 mm | 3.5mm | 20.6mm | 1.2mm | |
ML-S-2 | Trắng | 7.7mm | 23.6mm | 6.4mm | 3.5mm | 0.5 - 2.0mm | 22.2mm | 21.8 mm | PP | 6.0 mm | 2.0mm | 13.3mm | 0.8mm | |
ML-M-3BK | Đen | 9.5mm | 39.7mm | 8.1mm | 5.0mm | 0.5 - 2.0mm | 38.1mm | 37.9 mm | PP | 7.7 mm | 3.5mm | 25.4mm | 0.8mm | |
ML-M-3 | Trắng | 9.5mm | 39.7mm | 8.1mm | 5.0mm | 0.5 - 2.0mm | 38.1mm | 37.9 mm | PP | 7.7 mm | 3.5mm | 25.4mm | 0.8mm | |
ML-M-2BK | Đen | 9.5mm | 39.7mm | 8.1mm | 3.5mm | 0.5 - 2.0mm | 38.1mm | 37.9 mm | PP | 7.7 mm | 2.0mm | 25.4mm | 0.8mm | |
ML-S-2BK | Đen | 7.7mm | 23.6mm | 6.4mm | 3.5mm | 0.5 - 2.0mm | 22.2mm | 21.8 mm | PP | 6.0 mm | 2.0mm | 13.3mm | 0.8mm | |
ML-S-1 | Trắng | 7.7mm | 23.6mm | 6.4mm | 2.0mm | 0.5 - 2.0mm | 22.2mm | 21.8 mm | PP | 6.0 mm | 0.5mm | 13.3mm | 0.8mm |
ML-L-2
Màu sắc
Trắng
Chiều rộng tổng thể
11.0mm
Chiều dài tổng thể
58.5mm
Hướng lỗ gắn
9.6mm
ML-M-2
Màu sắc
Trắng
Chiều rộng tổng thể
9.5mm
Chiều dài tổng thể
39.7mm
Hướng lỗ gắn
8.1mm
ML-L-3BK
Màu sắc
Đen
Chiều rộng tổng thể
11.0mm
Chiều dài tổng thể
58.5mm
Hướng lỗ gắn
9.6mm
ML-S-2
Màu sắc
Trắng
Chiều rộng tổng thể
7.7mm
Chiều dài tổng thể
23.6mm
Hướng lỗ gắn
6.4mm
