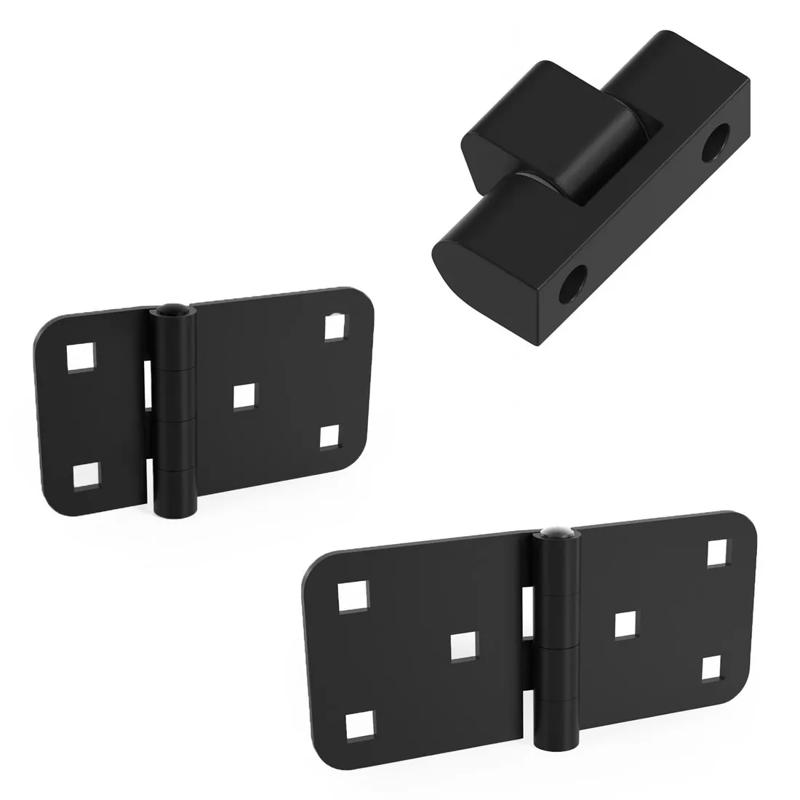

SR5546 - Bản lề phẳng

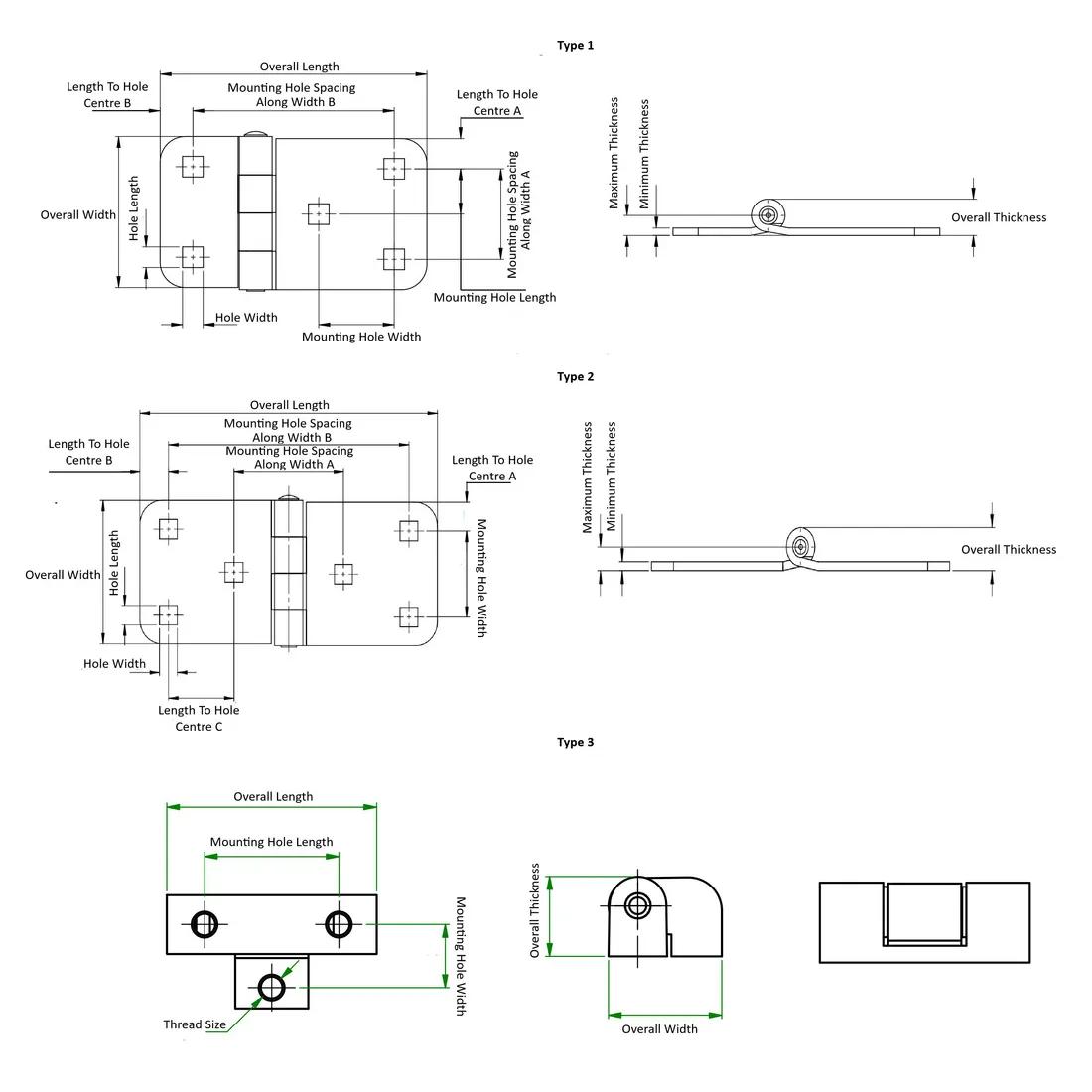

Chốt thép không gỉ. Loại 1 và 2: Bản lề rất chắc chắn và không thể bị giả mạo. Loại 1 và 2: Được trang bị các phụ kiện M8 x 12mm. Loại 1 và 2: góc xoay bản lề 2700. Loại 3: góc xoay bản lề 1800.
Item Code | Độ dày tối thiểu | Mounting Hole Spacing Along Width A | Chất liệu | Chiều rộng tổng thể | Length To Hole Centre B | Hướng lỗ gắn | Maximum Rotation | Loại | Độ sâu lỗ gắn | Length To Hole Centre A | Màu sắc | Number of Mounting Holes | Chiều dài tổng thể | Hole Width | Độ dày tổng thể | Độ dày tối đa | Mounting Hole Spacing Along Width B | Stud Thread Size | Hole Length | Length To Hole Centre C | Chất liệu ổ bi | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
499622E | 3.0mm | 36.0 mm | Thép phủ | 60.0mm | 13.0 mm | 30.0mm | 270° | 1 | 18.0mm | 12.0 mm | Đen | 5 | 106.0mm | 8.0 mm | 14.0mm | 7.5mm | 80.0 mm | M8 | 8.0 mm | - | - | |
499623E | 3.0mm | 50.0 mm | Thép phủ | 60.0mm | 13.0 mm | 36.0mm | 270° | 2 | 18.0mm | 12.0 mm | Đen | 6 | 136.0mm | 8.0 mm | 14.0mm | 7.5mm | 110.0 mm | M8 | 8.0 mm | 43.0 mm | - | |
693122E | - | - | Hợp kim kẽm đúc khuôn | 27.0mm | - | 15.0mm | 180° | 3 | 32.0mm | - | Đen | 3 | 50.0mm | - | 19.0mm | - | - | M6 | - | - | Delrin |
499622E
Độ dày tối thiểu
3.0mm
Mounting Hole Spacing Along Width A
36.0 mm
Chất liệu
Thép phủ
Chiều rộng tổng thể
60.0mm
499623E
Độ dày tối thiểu
3.0mm
Mounting Hole Spacing Along Width A
50.0 mm
Chất liệu
Thép phủ
Chiều rộng tổng thể
60.0mm
693122E
Chất liệu ổ bi
Delrin
Chất liệu
Hợp kim kẽm đúc khuôn
Chiều rộng tổng thể
27.0mm
Chiều dài tổng thể
50.0mm
