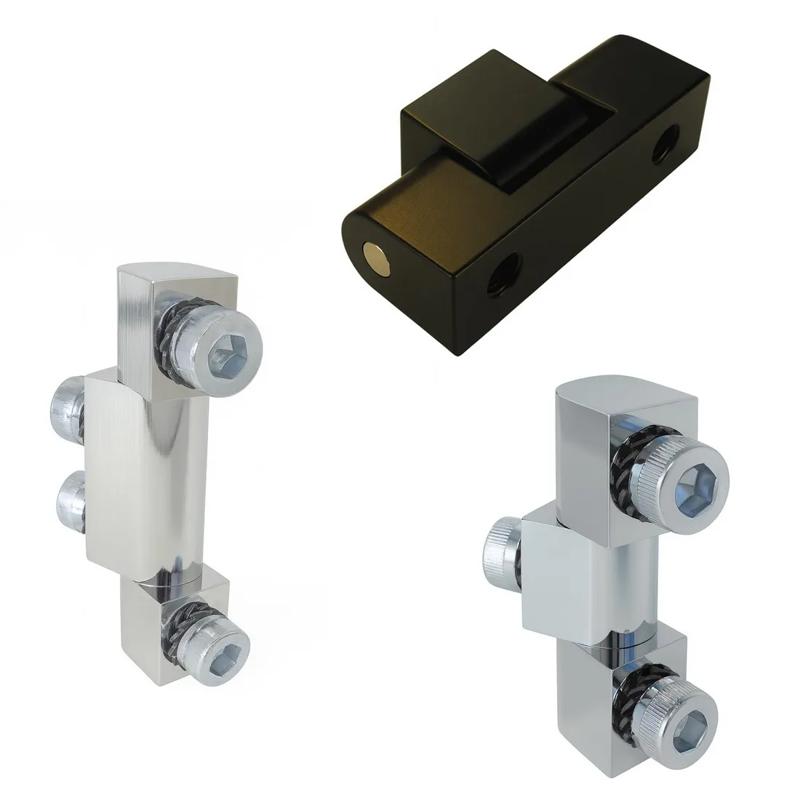

SR5544 - Bản lề bên

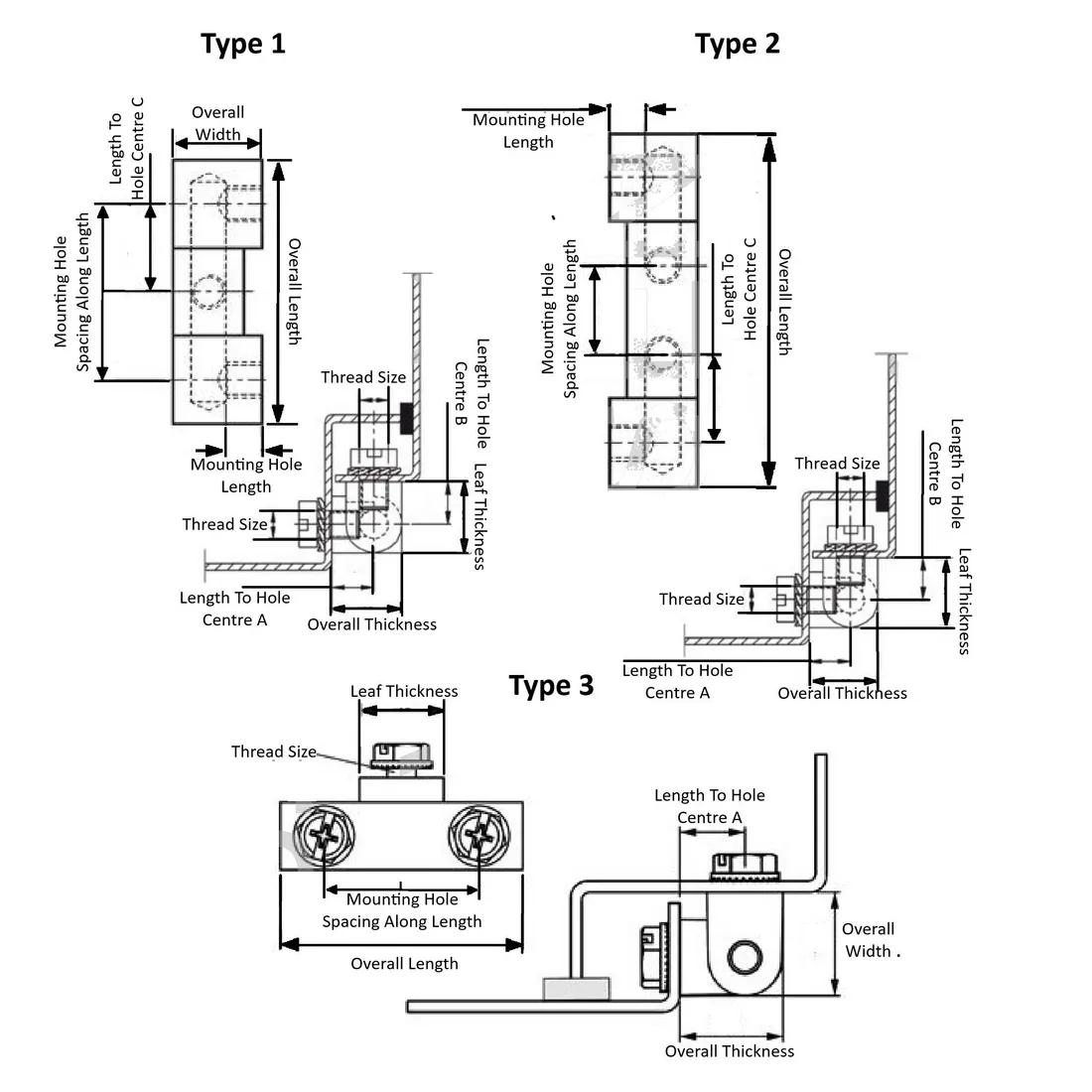

Góc xoay bản lề 180. Loại 1 và 2: Bản lề chịu lực cao cho các tấm cửa trung bình và nặng. Loại 1 và 2: Được lắp ráp bằng các ốc vít đặc biệt (được cung cấp). Loại 1 và 2: An ninh cao. Loại 3: Giải pháp bảo mật thấp hơn.
Item Code | Chiều cao lỗ gắn | Chiều rộng tổng thể | Độ dày tổng thể | Chất liệu chốt | Leaf Thickness | Maximum Rotation | Loại | Length To Hole Centre A | Locking Security | Kích thước ren | Chất liệu | Chiều dài tổng thể | Hồ sơ | Length To Hole Centre B | Length To Hole Centre C | Độ sâu lỗ gắn | DIN | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
693121E | 32.0mm | 19.0mm | 19.0mm | Thép không gỉ | 17.5mm | 180° | 3 | 12.0 mm | Bảo mật thấp | M6 | Hợp kim kẽm đúc khuôn | 50.0mm | Offset Hinge | - | - | - | - | |
29331E | 40.0mm | 20.0mm | 20.0mm | - | 20.0mm | 180° | 1 | 12.0 mm | Bảo mật cao | M8 | Đồng thau mạ crôm | 60.0mm | Bản lề hồ sơ bằng đồng thau | 12.0 mm | 20.0 mm | 8.0mm | DIN 17672 | |
39331E | 20.0mm | 20.0mm | 20.0mm | - | 20.0mm | 180° | 2 | 12.0 mm | Bảo mật cao | M8 | Đồng thau mạ crôm | 80.0mm | Brass Profile Hinge | 12.0 mm | 20.0 mm | 8.0mm | DIN 17672 |
693121E
Chiều cao lỗ gắn
32.0mm
Chiều rộng tổng thể
19.0mm
Độ dày tổng thể
19.0mm
Chất liệu chốt
Thép không gỉ
29331E
Chiều cao lỗ gắn
40.0mm
Chiều rộng tổng thể
20.0mm
Length To Hole Centre B
12.0 mm
Length To Hole Centre C
20.0 mm
39331E
Chiều cao lỗ gắn
20.0mm
Chiều rộng tổng thể
20.0mm
Length To Hole Centre B
12.0 mm
Độ dày tổng thể
20.0mm
