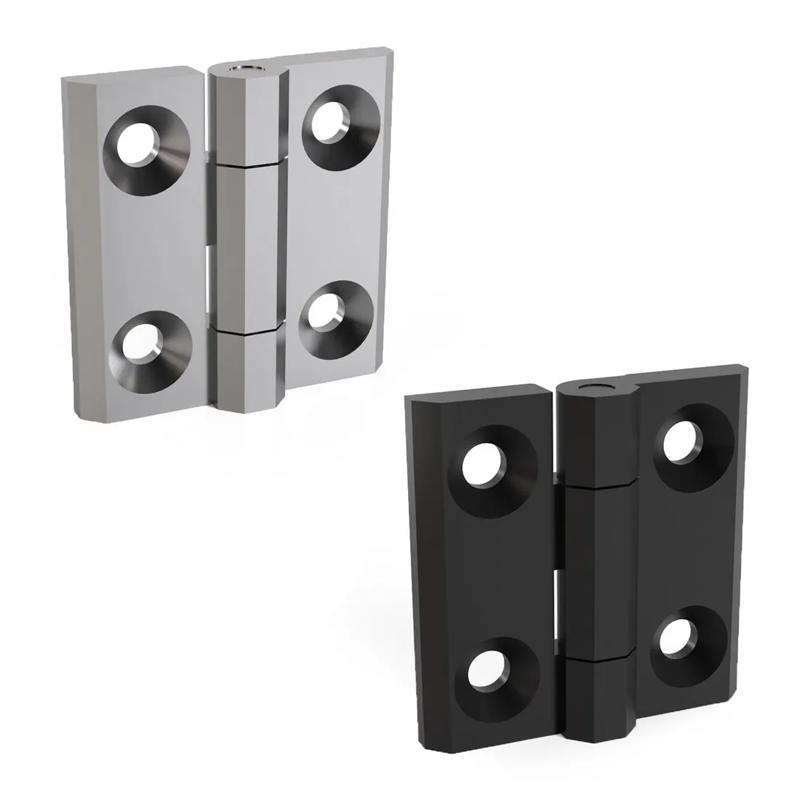

SR5506 - Bản lề lá kim loại
Chốt thép không gỉ. Đối với những cánh cửa gắn bằng nước. Xoay tối đa 270.

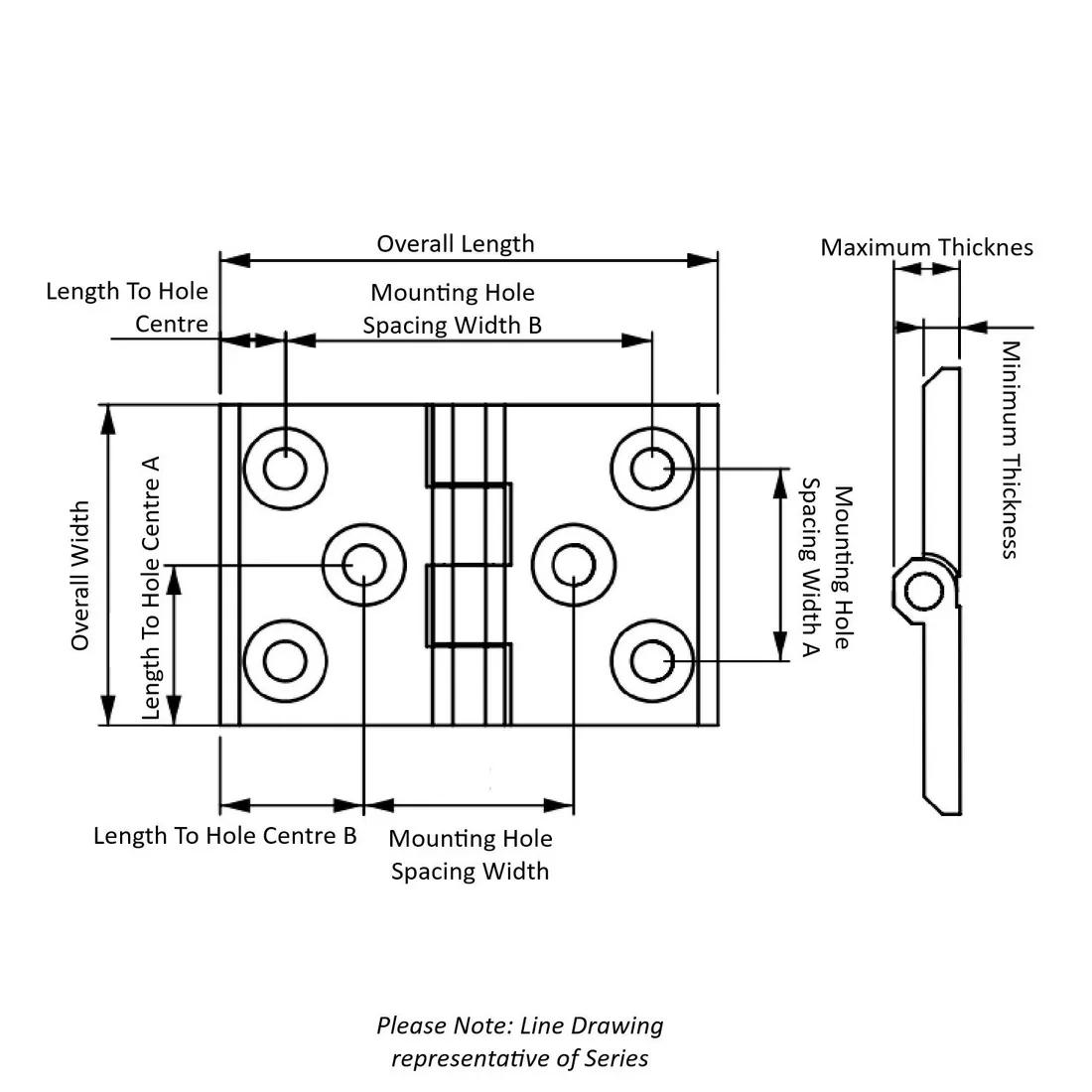

Item Code | Độ dày tối thiểu | Mounting Hole Spacing Along Width A | Chiều rộng tổng thể | Chiều dài tổng thể | Body Coating | Maximum Rotation | Loại | Kích cỡ | Length To Hole Centre A | Number of Mounting Holes | Độ dày tối đa | Mounting Hole Spacing Along Width B | Stud Thread Size | Mounting Hole Spacing Along Width | Length To Hole Centre B | Length To Hole Centre C | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
399115E | 8.0mm | 36.0 mm | 90.0mm | 60.0mm | Mạ crom | 270° | 9 | 90.0 x 60.0mm | 15.0 mm | 4 | 15.0mm | 63.0 mm | M8 | - | - | - | |
299121E | 8.0mm | 25.0 mm | 40.0mm | 40.0mm | Sơn tĩnh điện | 270° | 12 | 40.0 x 40.0mm | - | 0 | 15.0mm | 25.0 mm | M5 | - | - | - | |
099124E | 6.0mm | 30.0 mm | 50.0mm | 50.0mm | Sơn tĩnh điện | 270° | 2 | 50.0 x 50.0mm | - | 4 | 11.0mm | 30.0 mm | M6 | - | - | - | |
0991210E | 6.0mm | 30.0 mm | 76.0mm | 50.0mm | Sơn tĩnh điện | 270° | 4 | 76.0 x 50.0mm | - | 4 | 11.0mm | 56.0 mm | M6 | - | - | - | |
099114E | 6.0mm | 30.0 mm | 50.0mm | 50.0mm | Mạ crom | 270° | 2 | 50.0 x 50.0mm | - | 4 | 11.0mm | 30.0 mm | M6 | - | - | - | |
099122E | 6.0mm | 30.0 mm | 50.0mm | 50.0mm | Sơn tĩnh điện | 270° | 11 | 50.0 x 50.0mm | 10.0 mm | 2 | 11.0mm | 30.0 mm | M6 | - | - | - | |
099127E | 6.0mm | 30.0 mm | 63.0mm | 50.0mm | Sơn tĩnh điện | 270° | 7 | 63.0 x 50.0mm | 10.0 mm | 4 | 11.0mm | 43.0 mm | M6 | - | - | - | |
099126E | 6.0mm | 30.0 mm | 76.0mm | 50.0mm | Sơn tĩnh điện | 270° | 5 | 76.0 x 50.0mm | 10.0 mm | 6 | 11.0mm | 56.0 mm | M6 | 32.0 mm | 22.0 mm | 25.0 mm | |
099121E | 6.0mm | 30.0 mm | 50.0mm | 50.0mm | Sơn tĩnh điện | 270° | 13 | 50.0 x 50.0mm | - | 4 | 11.0mm | 30.0 mm | M6 | - | - | - |
399115E
Độ dày tối thiểu
8.0mm
Mounting Hole Spacing Along Width A
36.0 mm
Chiều rộng tổng thể
90.0mm
Chiều dài tổng thể
60.0mm
299121E
Độ dày tối thiểu
8.0mm
Number of Mounting Holes
0
Mounting Hole Spacing Along Width A
25.0 mm
Chiều rộng tổng thể
40.0mm
099124E
Độ dày tối thiểu
6.0mm
Number of Mounting Holes
4
Mounting Hole Spacing Along Width A
30.0 mm
Chiều rộng tổng thể
50.0mm
0991210E
Độ dày tối thiểu
6.0mm
Number of Mounting Holes
4
Mounting Hole Spacing Along Width A
30.0 mm
Chiều rộng tổng thể
76.0mm
