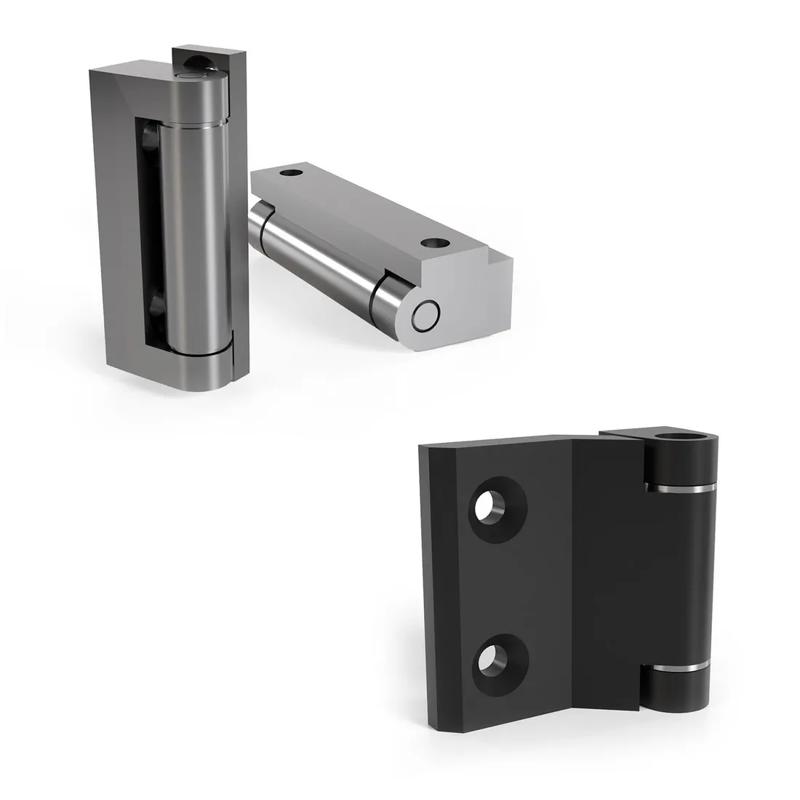

SR5504 - Bản lề bù đắp
Sơn tĩnh điện đen. Bộ chuyển đổi có sẵn cho các kích thước khác nhau. Góc xoay bản lề 180.

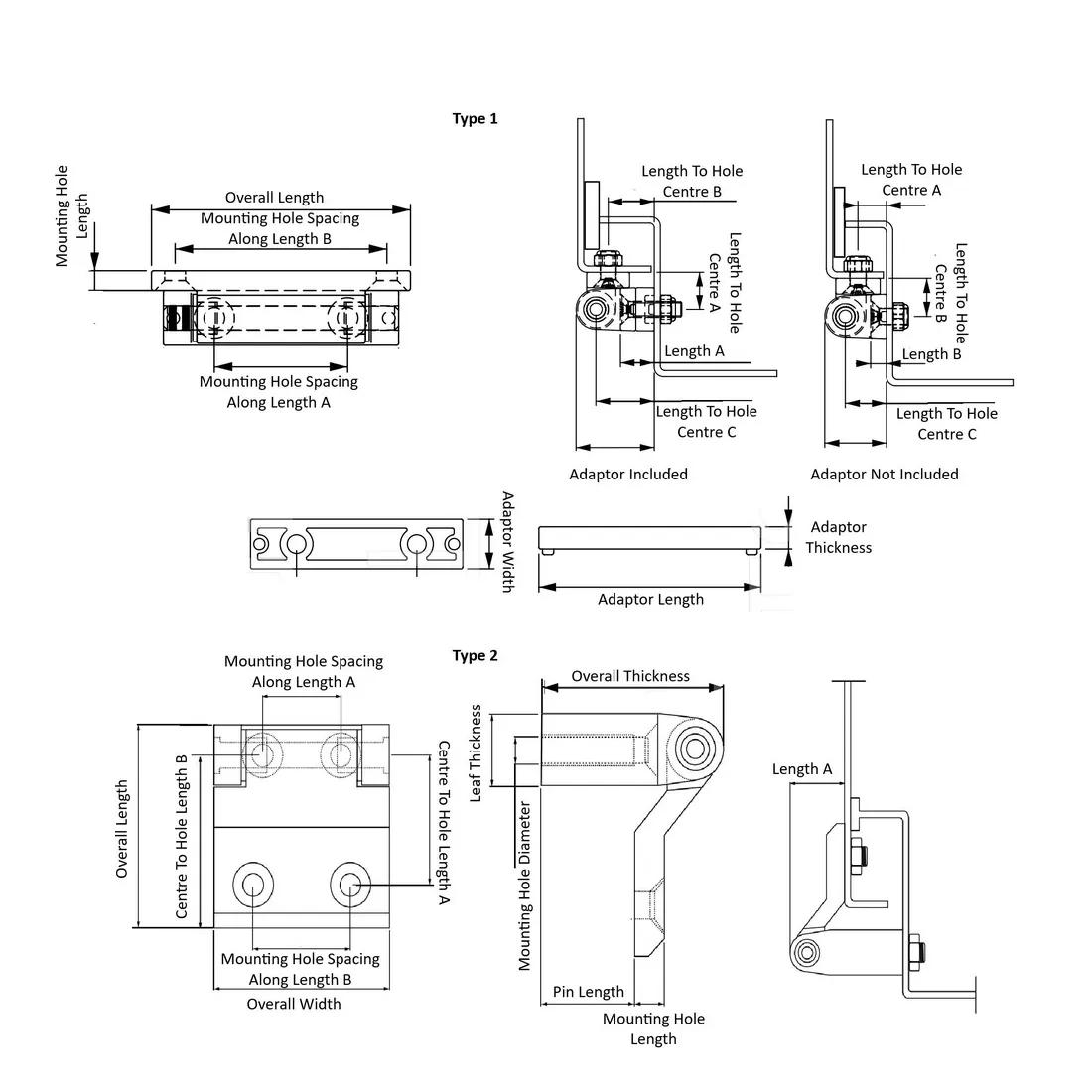

Item Code | Mounting Hole Spacing Along Length B | Adaptor Length | Chất liệu | Chiều dài tổng thể | Length To Hole Centre B | Chất liệu chốt | Length To Hole Centre C | Loại | Độ sâu lỗ gắn | Length To Hole Centre A | Màu sắc | Length A | Adaptor | Hoàn thiện | Adaptor Width | Độ dày của bộ chuyển đổi | Mounting Hole Spacing Along Length A | Maximum Rotation | Length B | Chiều rộng tổng thể | Kích thước lỗ gắn | Leaf Thickness | Độ dày tổng thể | Chiều dài chốt | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
5931225E | 54.0 mm | 60.0 mm | Hợp kim kẽm đúc khuôn | 66.0mm | 15.0 mm | Thép không gỉ | 19.0 mm | 1 | 5.0mm | 12.0 mm | Đen | 11.0 mm | Bộ chuyển đổi đi kèm | Sơn tĩnh điện | 14.0 mm | 6.0 mm | 34.0 mm | 180° | 25.5 mm | - | - | - | - | - | |
5931219E | 54.0 mm | - | Hợp kim kẽm đúc khuôn | 66.0mm | 12.0 mm | Thép không gỉ | 13.0 mm | 1 | 5.0mm | 9.0 mm | Đen | 5.0 mm | Không bao gồm bộ chuyển đổi | Sơn tĩnh điện | - | - | 34.0 mm | 180° | 19.5 mm | - | - | - | - | - | |
1001200E | 25.0 mm | - | Hợp kim kẽm đúc khuôn | 47.0mm | 40.0 mm | Thép cứng | - | 2 | 6.5mm | 30.0 mm | Đen | 16.0 mm | - | Sơn tĩnh điện | - | - | 20.0 mm | 180° | - | 45.0mm | 5.3mm | 14.0mm | 19.0mm | - | |
1001210E | 25.0 mm | - | Hợp kim kẽm đúc khuôn | 47.0mm | 40.0 mm | Thép cứng | - | 2 | 6.5mm | 30.0 mm | Đen | - | - | Sơn tĩnh điện | - | - | 20.0 mm | 180° | - | 45.0mm | 5.3mm | 14.0mm | 29.0mm | 10.0mm | |
1001205E | 25.0 mm | - | Hợp kim kẽm đúc khuôn | 47.0mm | 40.0 mm | Thép cứng | - | 2 | 6.5mm | 30.0 mm | Đen | - | - | Sơn tĩnh điện | - | - | 20.0 mm | 180° | - | 45.0mm | 5.3mm | 14.0mm | 24.0mm | 5.0mm | |
1001207E | 25.0 mm | - | Hợp kim kẽm đúc khuôn | 47.0mm | 40.0 mm | Thép cứng | - | 2 | 6.5mm | 30.0 mm | Đen | - | - | Sơn tĩnh điện | - | - | 20.0 mm | 180° | - | 45.0mm | 5.3mm | 14.0mm | 26.0mm | 7.0mm | |
1001225E | 25.0 mm | - | Hợp kim kẽm đúc khuôn | 45.0mm | 40.0 mm | Thép cứng | - | 2 | 6.5mm | 30.0 mm | Đen | - | - | Sơn tĩnh điện | - | - | 20.0 mm | 180° | - | 47.0mm | 5.3mm | 14.0mm | 14.0mm | 25.0mm |
5931225E
Mounting Hole Spacing Along Length B
54.0 mm
Adaptor Length
60.0 mm
Chất liệu
Hợp kim kẽm đúc khuôn
Chiều dài tổng thể
66.0mm
5931219E
Mounting Hole Spacing Along Length B
54.0 mm
Chất liệu
Hợp kim kẽm đúc khuôn
Chiều dài tổng thể
66.0mm
Length To Hole Centre B
12.0 mm
1001200E
Length A
16.0 mm
Mounting Hole Spacing Along Length B
25.0 mm
Chất liệu
Hợp kim kẽm đúc khuôn
Chiều rộng tổng thể
45.0mm
1001210E
Chất liệu
Hợp kim kẽm đúc khuôn
Chiều rộng tổng thể
45.0mm
Chiều dài tổng thể
47.0mm
Length To Hole Centre B
40.0 mm
