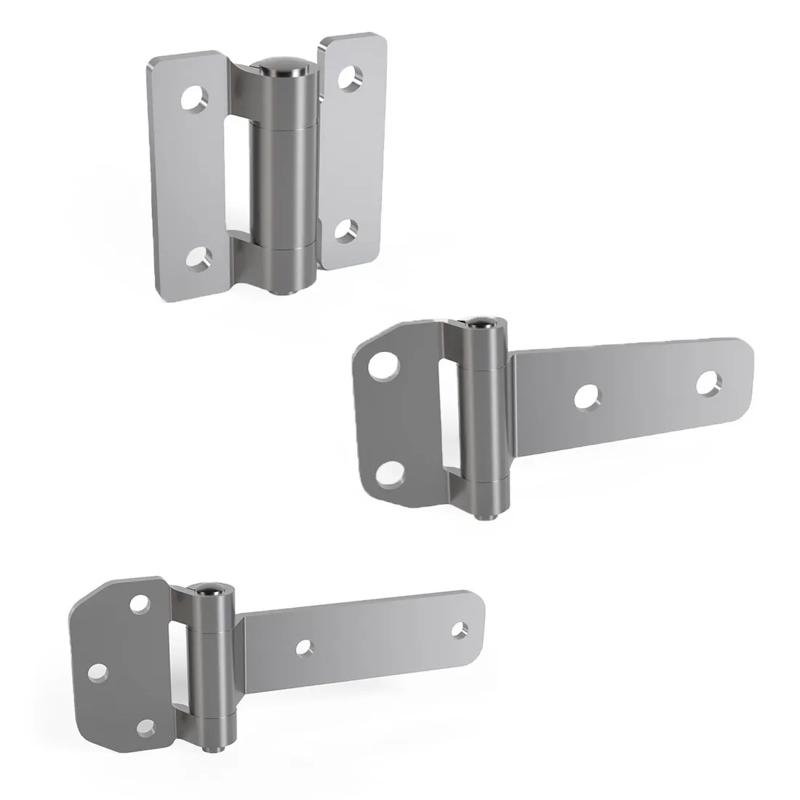

SR5080 - Bản lề nâng bằng thép không gỉ
Thường được sử dụng cho gắn xả/xả, cửa nặng cách ly. Cả hai bộ phận đều được nối bằng ốc vít hoặc đai ốc và bu lông. Góc xoay bản lề là 180.

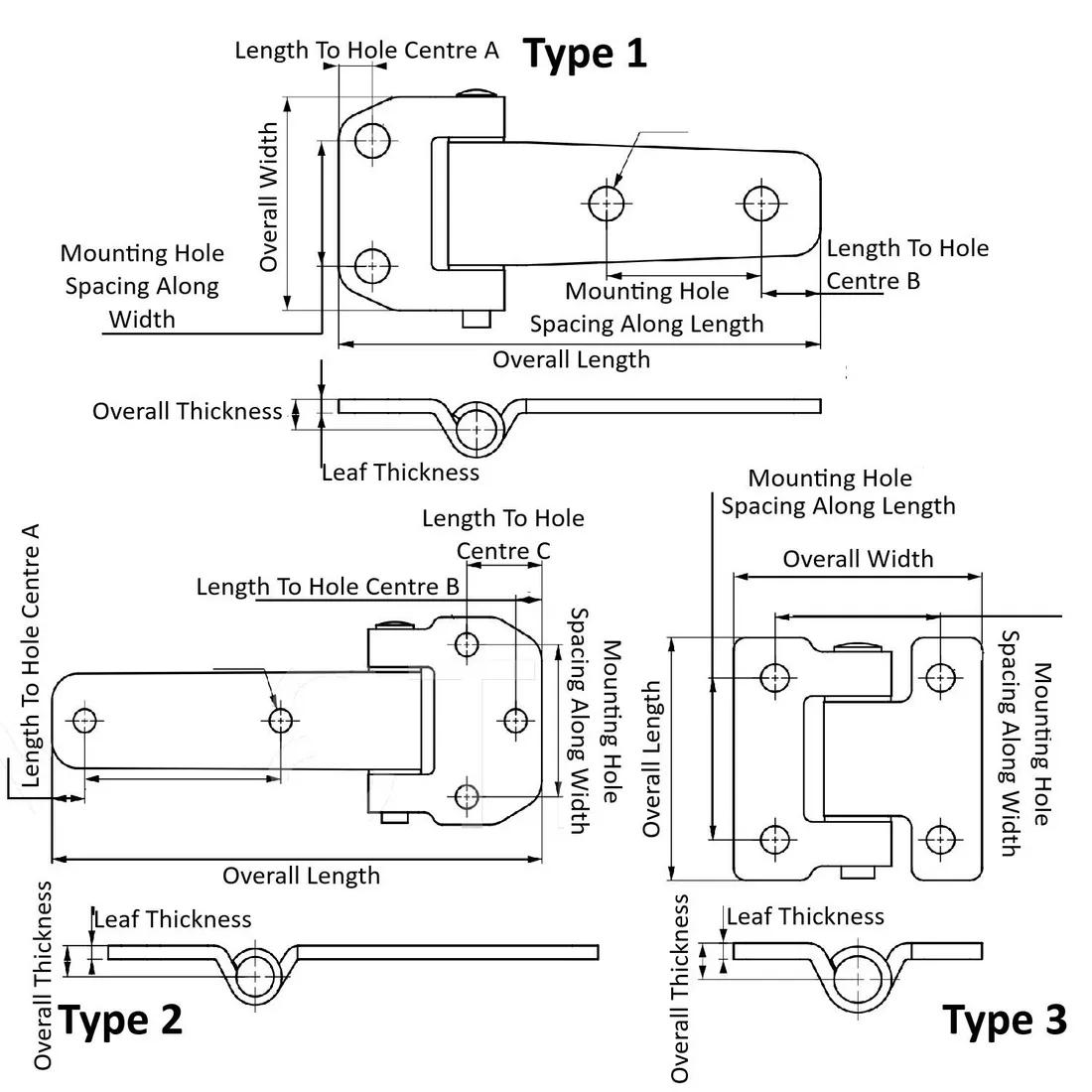

Item Code | Chiều dài lỗ gắn | Chiều cao lỗ gắn | Chiều rộng tổng thể | Chiều dài tổng thể | Chất liệu chốt | Body Material | Leaf Thickness | Maximum Rotation | Loại | Number of Mounting Holes | Đường kính chân cắm | Độ dày tổng thể | Length To Hole Centre B | Length To Hole Centre C | Length To Hole Centre A | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1599406E | 40.0mm | 40.0mm | 60.0mm | 60.0mm | Thép không gỉ 303 | Thép không gỉ 304 | 4.0mm | 180° | 3 | 4 | 6.8mm | 9.0mm | - | - | - | |
1599404E | 37.0mm | 45.0mm | 63.0mm | 140.0mm | Thép không gỉ 303 | Thép không gỉ 304 | 4.0mm | 180° | 1 | 4 | 6.8mm | 9.0mm | 10.0 mm | 23.0 mm | 8.0 mm | |
1599405E | 44.0mm | 60.0mm | 150.0mm | 150.0mm | Thép không gỉ 303 | Thép không gỉ 304 | 4.0mm | 180° | 2 | 5 | 6.8mm | 9.0mm | 17.0 mm | - | 10.0 mm |
1599406E
Chiều dài lỗ gắn
40.0mm
Chiều cao lỗ gắn
40.0mm
Chiều rộng tổng thể
60.0mm
Chiều dài tổng thể
60.0mm
1599404E
Chiều dài lỗ gắn
37.0mm
Chiều cao lỗ gắn
45.0mm
Chiều rộng tổng thể
63.0mm
Chiều dài tổng thể
140.0mm
1599405E
Chiều dài lỗ gắn
44.0mm
Chiều cao lỗ gắn
60.0mm
Chiều rộng tổng thể
150.0mm
Chiều dài tổng thể
150.0mm
