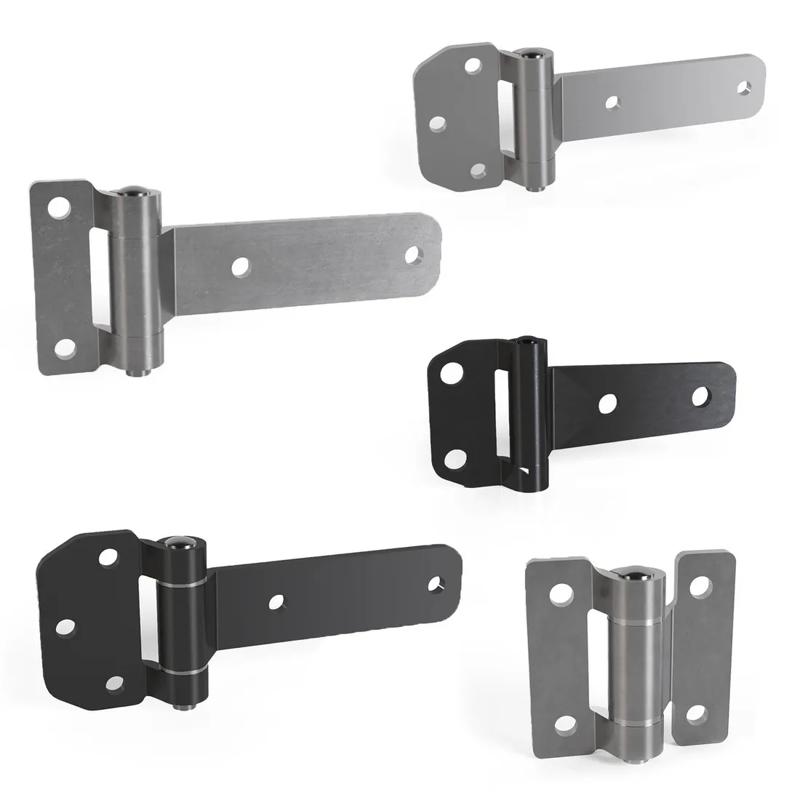

SR5077 - Bản lề lá
Góc xoay bản lề 1800. Thường được sử dụng cho cửa cách ly lắp đặt thông thường / lõm, cửa nặng. Chủ yếu dùng cho máy phát điện và vỏ máy móc.

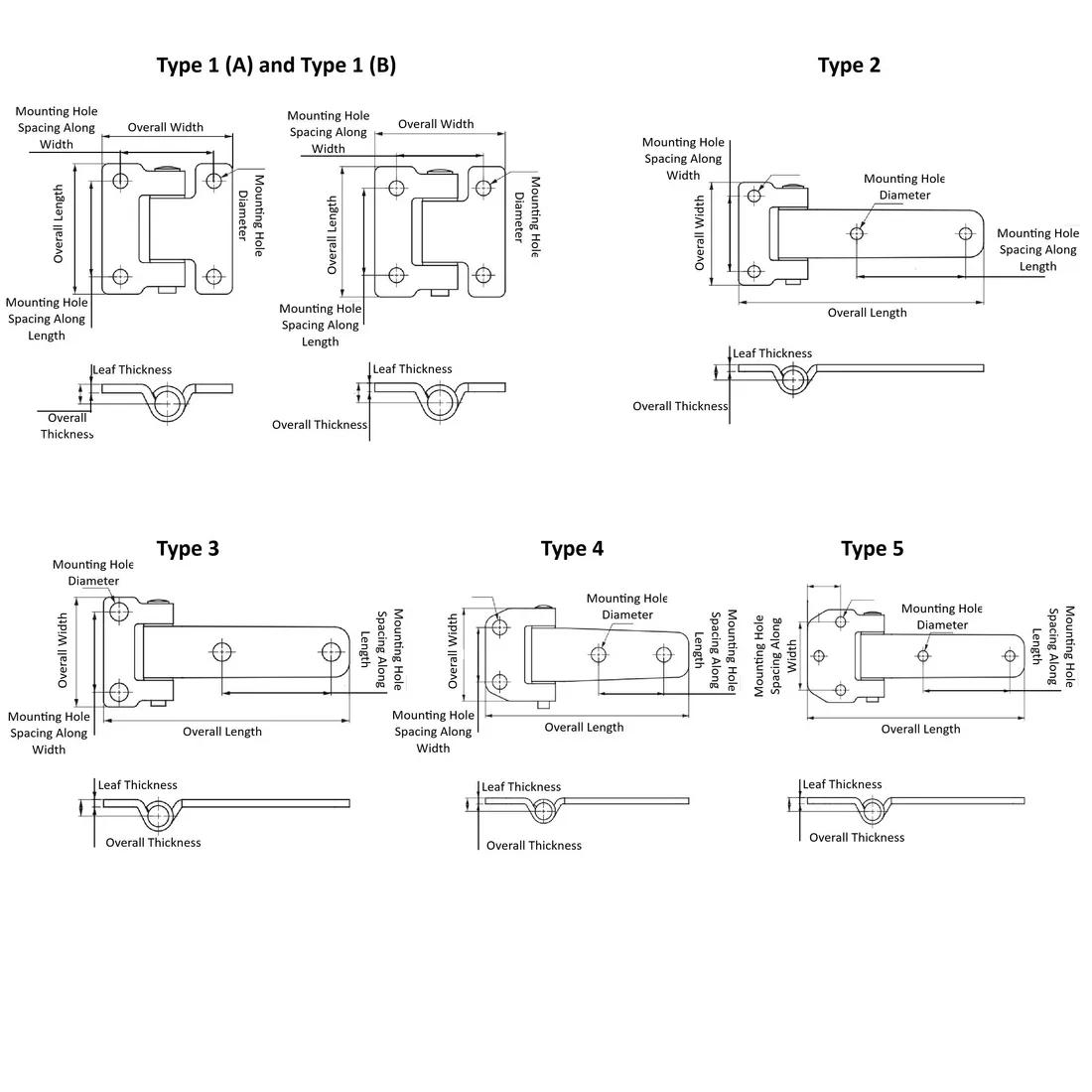

Item Code | Chiều dài lỗ gắn | Chiều cao lỗ gắn | Chất liệu | Chiều rộng tổng thể | Chiều dài tổng thể | Kích thước lỗ gắn | phủ trên | Leaf Thickness | Maximum Rotation | Loại | Màu sắc | Number of Mounting Holes | Độ dày tổng thể | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1599634 | 45.0mm | 37.0mm | Thép | 63.0mm | 140.0mm | 10.0mm | Mạ kẽm | 4.0mm | 180° | 4 | Đen | 4 | 9.0mm | |
1599632 | 44.0mm | 60.0mm | Thép | 60.0mm | 135.0mm | 6.8mm | Mạ kẽm | 4.0mm | 180° | 2 | Đen | 4 | 9.0mm | |
1599633 | 44.0mm | 60.0mm | Thép | 60.0mm | 135.0mm | 10.0mm | Mạ kẽm | 4.0mm | 180° | 3 | Đen | 4 | 9.0mm | |
1599636 | 40.0mm | 40.0mm | Thép | 60.0mm | 60.0mm | 6.8mm | Mạ kẽm | 4.0mm | 180° | 1 (B) | Đen | 4 | 9.0mm | |
1599622 | 44.0mm | 60.0mm | Thép | 60.0mm | 135.0mm | 6.8mm | Sơn tĩnh điện | 4.0mm | 180° | 2 | Đen | 4 | 9.0mm | |
1599625 | 60.0mm | 44.0mm | Thép | 63.0mm | 150.0mm | 6.8mm | Sơn tĩnh điện | 4.0mm | 180° | 5 | Đen | 5 | 9.0mm | |
1599635 | 60.0mm | 44.0mm | Thép | 63.0mm | 150.0mm | 6.8mm | Mạ kẽm | 4.0mm | 180° | 5 | Đen | 5 | 9.0mm | |
1599631 | 44.0mm | 43.0mm | Thép | 60.0mm | 60.0mm | 6.8mm | Mạ kẽm | 4.0mm | 180° | 1 (A) | Đen | 4 | 9.0mm | |
1599626 | 40.0mm | 40.0mm | Thép | 60.0mm | 60.0mm | 6.8mm | Sơn tĩnh điện | 4.0mm | 180° | 1 (B) | Đen | 4 | 9.0mm |
1599634
Chiều dài lỗ gắn
45.0mm
Chiều cao lỗ gắn
37.0mm
Chất liệu
Thép
Chiều rộng tổng thể
63.0mm
1599632
Chiều dài lỗ gắn
44.0mm
Chiều cao lỗ gắn
60.0mm
Chất liệu
Thép
Chiều rộng tổng thể
60.0mm
1599633
Chiều dài lỗ gắn
44.0mm
Chiều cao lỗ gắn
60.0mm
Chất liệu
Thép
Chiều rộng tổng thể
60.0mm
1599636
Chiều dài lỗ gắn
40.0mm
Chiều cao lỗ gắn
40.0mm
Chất liệu
Thép
Chiều rộng tổng thể
60.0mm
