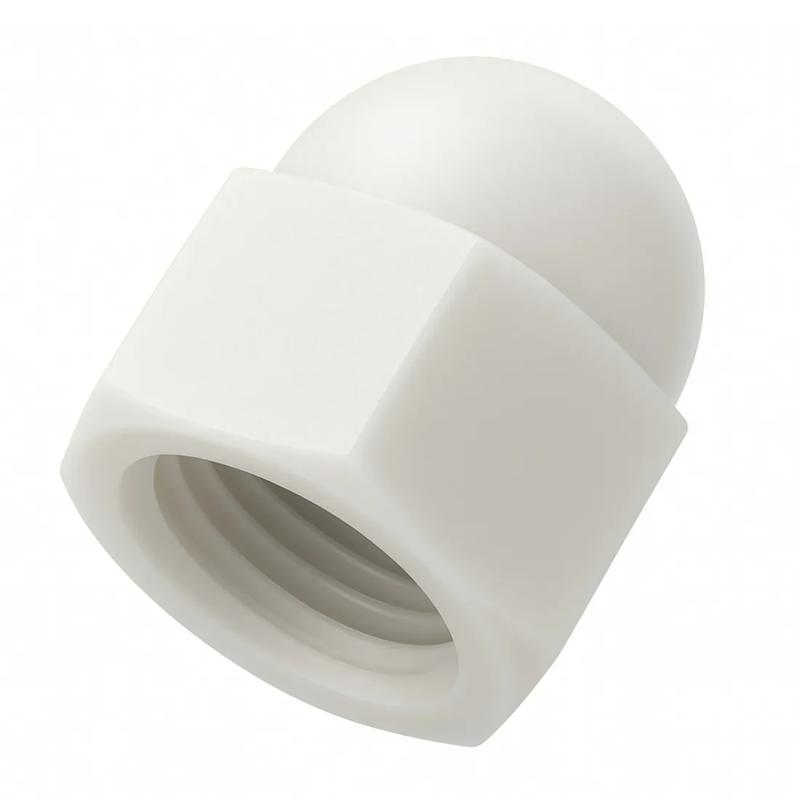

SR1955 - Đai ốc vòm
Refer to standard NF E 27-453, DIN 1587 for guidance purposes only.

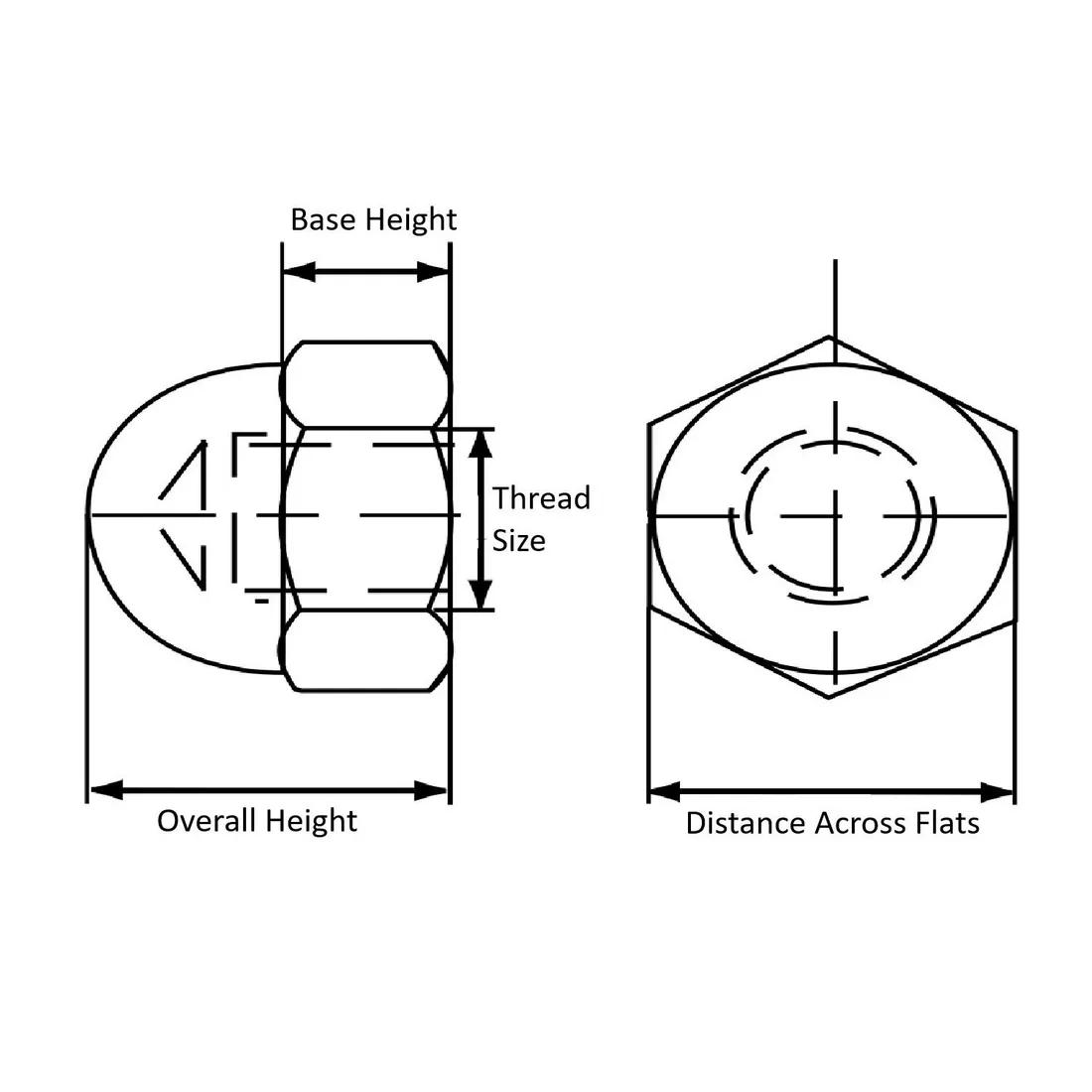

Item Code | Hình dạng đai ốc | Chiều dài ren bên trong | Màu sắc | Kích thước ren | Chất liệu | Độ dày tấm | Chiều rộng mái vòm | dạng hạt | Chiều cao của đáy | Chiều cao tổng thể | Đường kính bước | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
0550040000VR | Lục giác | 10.0mm | Tự nhiên | M6 | Nylon 6/6 | 1.0mm | 10.0mm | Mái vòm | 5.0mm | 12.0mm | 1.0 mm | |
0550030000VR | Lục giác | 8.0mm | Tự nhiên | M5 | Nylon 6/6 | 0.8mm | 8.0mm | Mái vòm | 4.0mm | 10.0mm | 0.8 mm | |
0550060000VR | Lục giác | 17.0mm | Tự nhiên | M10 | Nylon 6/6 | 1.5mm | 17.0mm | Mái vòm | 8.0mm | 18.0mm | 1.5 mm | |
0550010000VR | Lục giác | 5.5mm | Tự nhiên | M3 | Nylon 6/6 | 0.5mm | 5.5mm | Mái vòm | 3.0mm | 6.0mm | 0.5 mm | |
0550050000VR | Lục giác | 13.0mm | Tự nhiên | M8 | Nylon 6/6 | 1.3mm | 13.0mm | Mái vòm | 6.5mm | 15.0mm | 1.25 mm | |
0550070000VR | Lục giác | 19.0mm | Tự nhiên | M12 | Nylon 6/6 | 1.8mm | 19.0mm | Mái vòm | 10.0mm | 22.0mm | 1.75 mm | |
NNE-1587-M4 | - | - | - | - | - | - | - | - | - | - | - |
0550040000VR
Hình dạng đai ốc
Lục giác
Chiều dài ren bên trong
10.0mm
Màu sắc
Tự nhiên
Kích thước ren
M6
0550030000VR
Hình dạng đai ốc
Lục giác
Chiều dài ren bên trong
8.0mm
Màu sắc
Tự nhiên
Kích thước ren
M5
0550060000VR
Hình dạng đai ốc
Lục giác
Chiều dài ren bên trong
17.0mm
Màu sắc
Tự nhiên
Kích thước ren
M10
0550010000VR
Hình dạng đai ốc
Lục giác
Chiều dài ren bên trong
5.5mm
Màu sắc
Tự nhiên
Kích thước ren
M3
