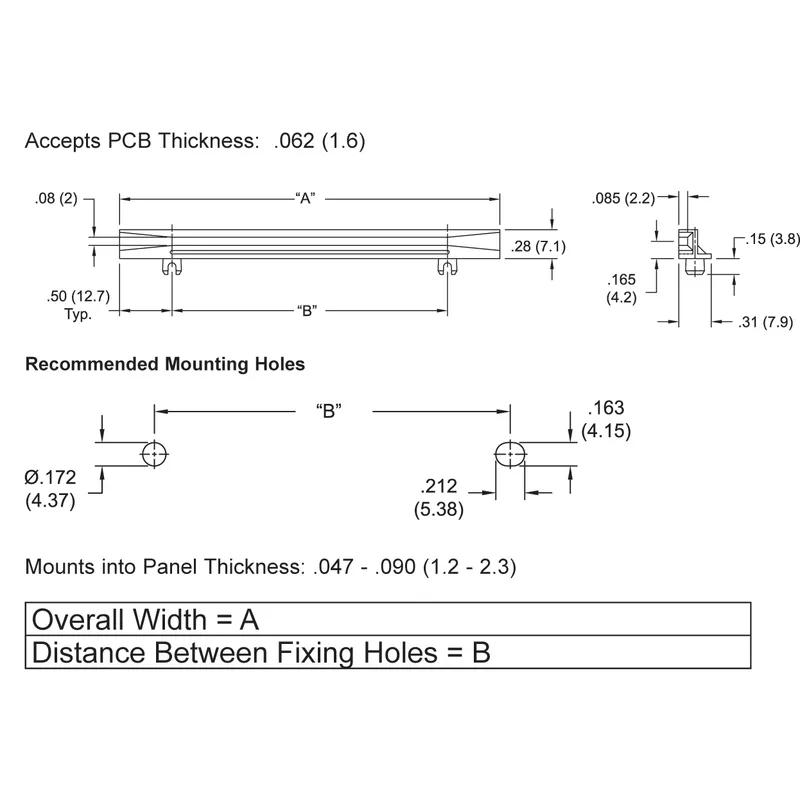

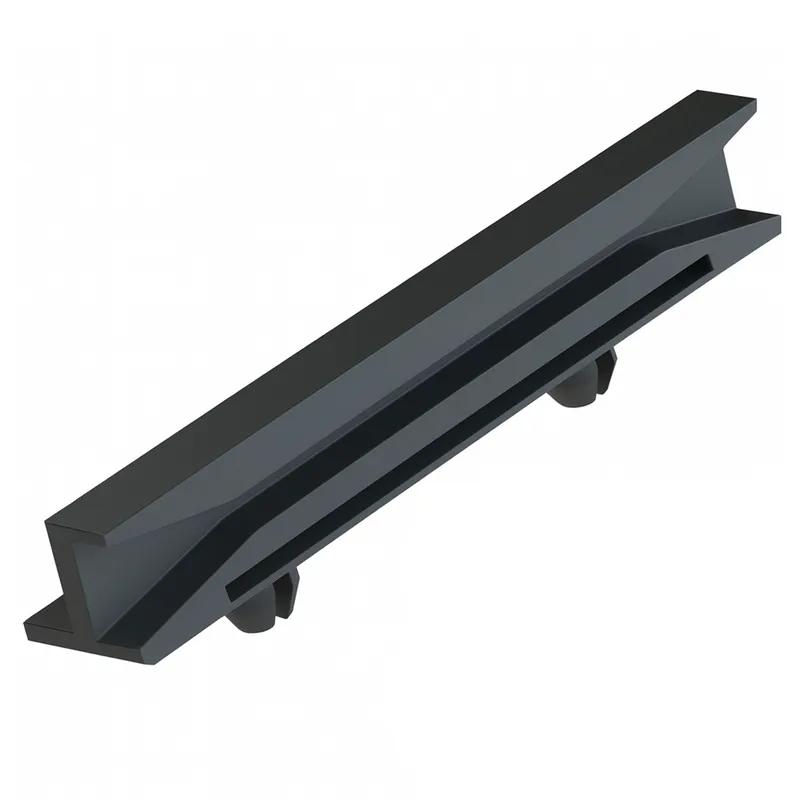

SRRSSHG - Hướng dẫn thẻ ngang một mặt
Một hướng dẫn thẻ hỗ trợ bảng mạch từ một phía theo hướng ngang. Nó gắn vào một bên để giữ tấm ván đúng vị trí, giữ cho nó ổn định và thẳng hàng ngay cả khi chỉ có một cạnh hỗ trợ.
Item Code | Màu sắc | Độ dày panel tối đa | Kích thước lỗ gắn | Đường kính ngoài tối thiểu | Kích thước lỗ gắn tối đa | Loại | Độ sâu lỗ gắn | Chấp nhận độ dày của panel | Đường kính tối đa của chân neo | Phương Pháp Gắn Kết | Chất Liệu Khóa | Đường kính bên trong tối thiểu | Chất liệu | Chiều rộng tổng thể | Kích thước ổ đĩa | Chiều dài tổng thể | Mô tả UL/CSA | Hướng lỗ gắn | Chiều cao tổng thể | Chiều rộng khe cắm | Chiều cao khe | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RSSHG-451-165 | Đen | 0.090in | 0.172in | 0.047in | 149°F | Một mặt | 0.212in | 0.062in | UL94 V-0 | Đẩy vừa vặn | 0.150 in | -40°F | Nylon 6/6 | 0.280in | 3.500in | 4.500in | UL E78964 | - | - | - | - | |
RSSHG-501-165 | Đen | 2.3mm | 4.37mm | 1.2mm | 65°C | Một mặt | 5.38mm | 1.6mm | UL94 V-0 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.1mm | 101.6mm | 127.0mm | UL E78964 | 4.15mm | 10.8mm | 2.0mm | 4.2mm | |
RSSHG-201-165 | Đen | 2.3mm | 4.37mm | 1.2mm | 65°C | Một Mặt | 5.38mm | 1.6mm | UL94 V-0 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.1mm | 25.4mm | 50.8mm | UL E78964 | 4.15mm | 10.8mm | 2.0mm | 4.2mm | |
RSSHG-251-165 | Đen | 2.3mm | 4.37mm | 1.2mm | 65°C | Một Mặt | 5.38mm | 1.6mm | UL94 V-0 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.1mm | 38.1mm | 63.5mm | UL E78964 | 4.15mm | 10.8mm | 2.0mm | 4.2mm | |
RSSHG-351-165 | Đen | 2.3mm | 4.37mm | 1.2mm | 65°C | Một Mặt | 5.38mm | 1.6mm | UL94 V-0 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.1mm | 63.5mm | 88.9mm | UL E78964 | 4.15mm | 10.8mm | 2.0mm | 4.2mm | |
RSSHG-301-165 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
RSSHG-401-165 | Đen | 2.3mm | 4.37mm | 1.2mm | 65°C | Một Mặt | 5.38mm | 1.6mm | UL94 V-0 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.1mm | 76.2mm | 101.6mm | UL E78964 | 4.15mm | 10.8mm | 2.0mm | 4.2mm | |
RSSHG-601-165 | Đen | 2.3mm | 4.37mm | 1.2mm | 65°C | Một Mặt | 5.38mm | 1.6mm | UL94 V-0 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.1mm | 127.0mm | 152.4mm | UL E78964 | 4.15mm | 10.8mm | 2.0mm | 4.2mm |
RSSHG-451-165
Màu sắc
Đen
Độ dày panel tối đa
0.090in
Kích thước lỗ gắn
0.172in
Đường kính ngoài tối thiểu
0.047in
RSSHG-501-165
Màu sắc
Đen
Độ dày panel tối đa
2.3mm
Hướng lỗ gắn
4.15mm
Chiều cao tổng thể
10.8mm
RSSHG-201-165
Màu sắc
Đen
Độ dày panel tối đa
2.3mm
Hướng lỗ gắn
4.15mm
Chiều cao tổng thể
10.8mm
RSSHG-251-165
Màu sắc
Đen
Độ dày panel tối đa
2.3mm
Hướng lỗ gắn
4.15mm
Chiều cao tổng thể
10.8mm
