SRRSFS - Hướng dẫn thẻ chụp

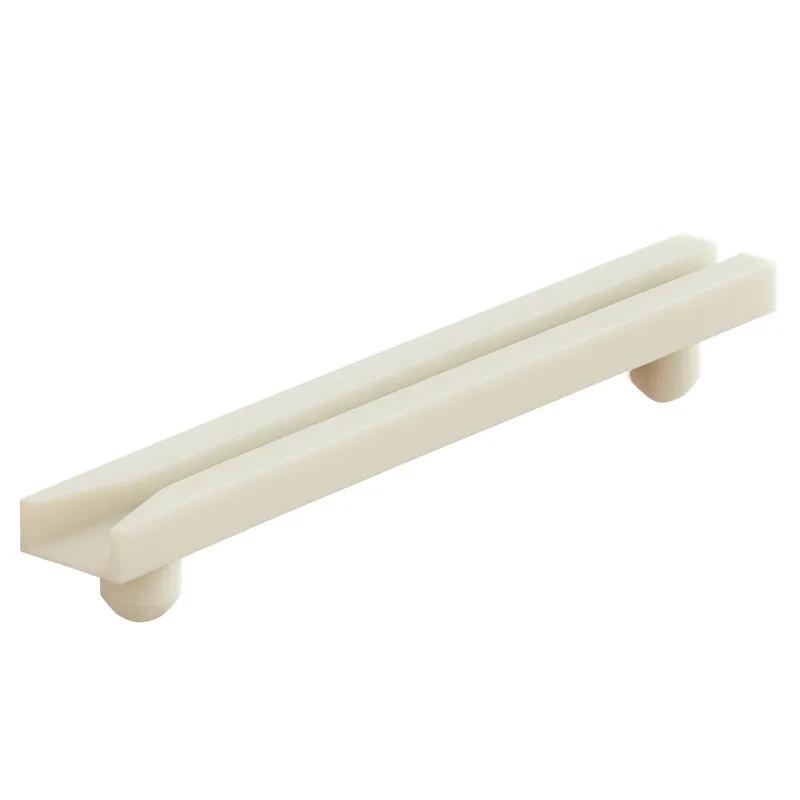

Một bảng dẫn hướng chỉ cần lắp vào đúng chỗ mà không cần ốc vít. Các đầu thon của nó giúp dễ dàng trượt tấm ván vào, và một khi được lắp vào, nó giữ chắc tấm ván, giúp đỡ ngay cả trong không gian chật hẹp.

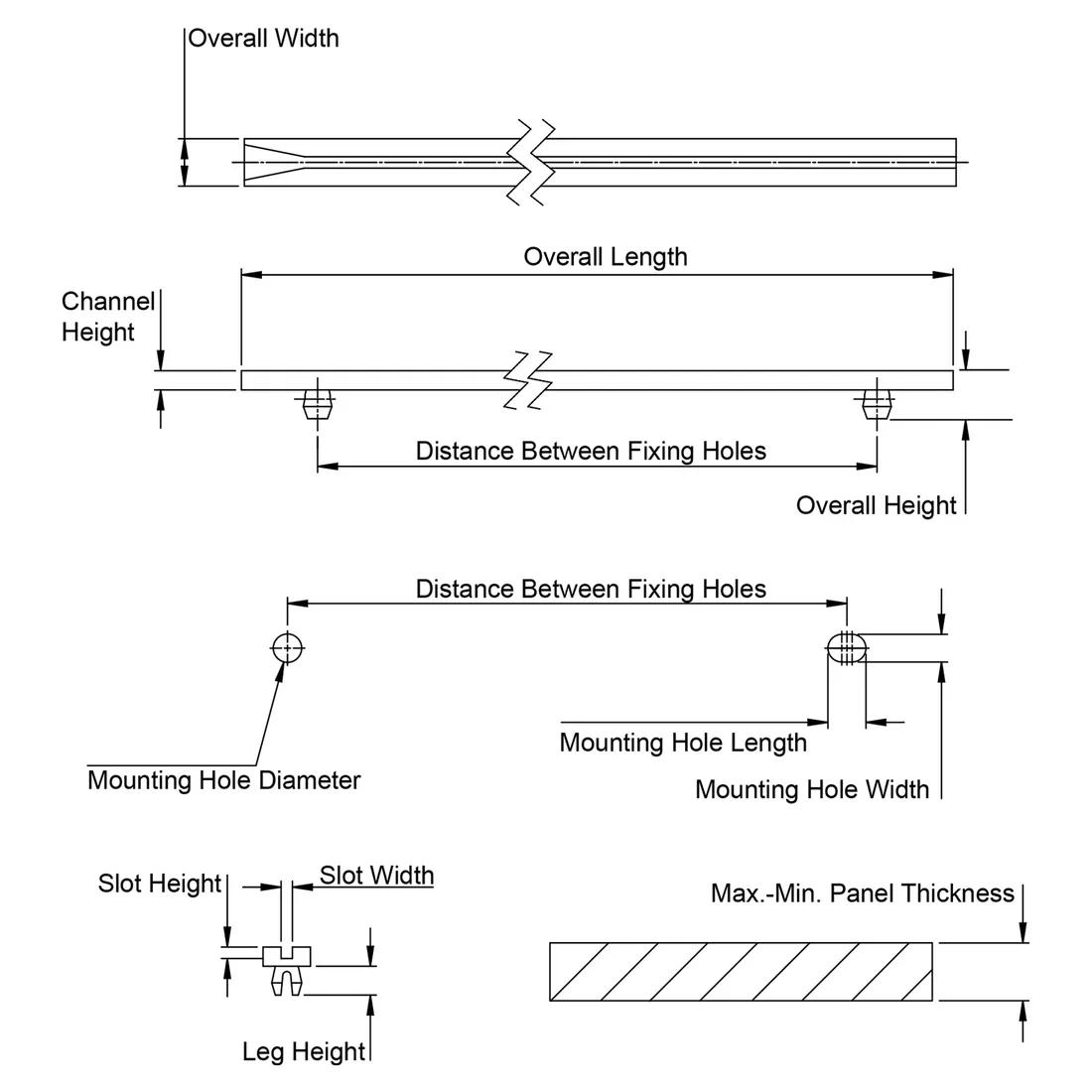

Item Code | Màu sắc | Chiều cao Kênh | Độ dày panel tối đa | Hướng lỗ gắn | Kích thước lỗ gắn tối đa | Độ sâu lỗ gắn | Chấp nhận độ dày của panel | Đường kính tối đa của chân neo | Phương Pháp Gắn Kết | Chất Liệu Khóa | Đường kính bên trong tối thiểu | Chất liệu | Chiều rộng tổng thể | Kích thước ổ đĩa | Chiều rộng khe cắm | Chiều dài tổng thể | Mô tả UL/CSA | Kích thước lỗ gắn | Chiều cao khe | Đường kính ngoài tối thiểu | Chiều cao tổng thể | Độ sâu lỗ | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RSFS-800 | Tự nhiên | 3.2mm | 2.3mm | 4.62mm | 90°C | 6.35mm | 1.6mm | UL94 V-2 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.9mm | 177.8mm | 1.9mm | 203.2mm | UL E41871 | 4.75mm | 1.9mm | 1.2mm | 8.0mm | 3.2mm | |
RSFS-250 | Tự nhiên | 3.2mm | 2.3mm | 4.62mm | 90°C | 6.35mm | 1.6mm | UL94 V-2 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.9mm | 38.1mm | 1.9mm | 63.5mm | UL E41871 | 4.75mm | 1.9mm | 1.2mm | 8.0mm | 3.2mm | |
RSFS-350 | Tự nhiên | 3.2mm | 2.3mm | 4.62mm | 90°C | 6.35mm | 1.6mm | UL94 V-2 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.9mm | 63.5mm | 1.9mm | 88.9mm | UL E41871 | 4.75mm | 1.9mm | 1.2mm | 8.0mm | 3.2mm | |
RSFS-450 | Tự nhiên | 3.2mm | 2.3mm | 4.62mm | 90°C | 6.35mm | 1.6mm | UL94 V-2 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.9mm | 76.2mm | 1.9mm | 114.3mm | UL E41871 | 4.75mm | 1.9mm | 1.2mm | 8.0mm | 3.2mm | |
RSFS-500 | Tự nhiên | 3.2mm | 2.3mm | 4.62mm | 90°C | 6.35mm | 1.6mm | UL94 V-2 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.9mm | 101.6mm | 1.9mm | 127.0mm | UL E41871 | 4.75mm | 1.9mm | 1.2mm | 8.0mm | 3.2mm | |
RSFS-700 | Tự nhiên | 3.2mm | 2.3mm | 4.62mm | 90°C | 6.35mm | 1.6mm | UL94 V-2 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.9mm | 152.4mm | 1.9mm | 177.8mm | UL E41871 | 4.75mm | 1.9mm | 1.2mm | 8.0mm | 3.2mm | |
RSFS-300 | Tự nhiên | 3.2mm | 2.3mm | 4.62mm | 90°C | 6.35mm | 1.6mm | UL94 V-2 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.9mm | 50.8mm | 1.9mm | 76.2mm | UL E41871 | 4.75mm | 1.9mm | 1.2mm | 8.0mm | 3.2mm | |
RSFS-451 | Tự nhiên | 3.2mm | 2.3mm | 4.62mm | 90°C | 6.35mm | 1.6mm | UL94 V-2 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.9mm | 88.9mm | 1.9mm | 114.3mm | UL E41871 | 4.75mm | 1.9mm | 1.2mm | 8.0mm | 3.2mm | |
RSFS-400 | Tự nhiên | 3.2mm | 2.3mm | 4.62mm | 90°C | 6.35mm | 1.6mm | UL94 V-2 | Chụp vào | 4.8 mm | -40°C | Nylon 6/6 | 7.9mm | 76.2mm | 1.9mm | 101.6mm | UL E41871 | 4.75mm | 1.9mm | 1.2mm | 8.0mm | 3.2mm |
RSFS-800
Màu sắc
Tự nhiên
Chiều cao Kênh
3.2mm
Độ dày panel tối đa
2.3mm
Hướng lỗ gắn
4.62mm
RSFS-250
Màu sắc
Tự nhiên
Chiều cao Kênh
3.2mm
Độ dày panel tối đa
2.3mm
Hướng lỗ gắn
4.62mm
RSFS-350
Màu sắc
Tự nhiên
Chiều cao Kênh
3.2mm
Độ dày panel tối đa
2.3mm
Hướng lỗ gắn
4.62mm
RSFS-450
Màu sắc
Tự nhiên
Chiều cao Kênh
3.2mm
Độ dày panel tối đa
2.3mm
Hướng lỗ gắn
4.62mm
