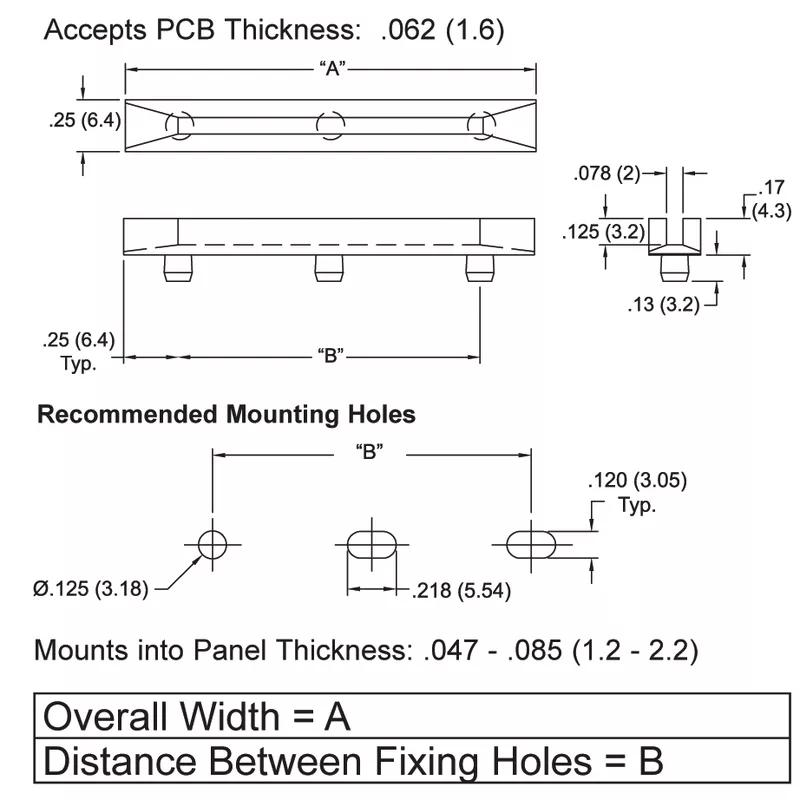

SRRN21CGS - Hướng dẫn thẻ hẹp

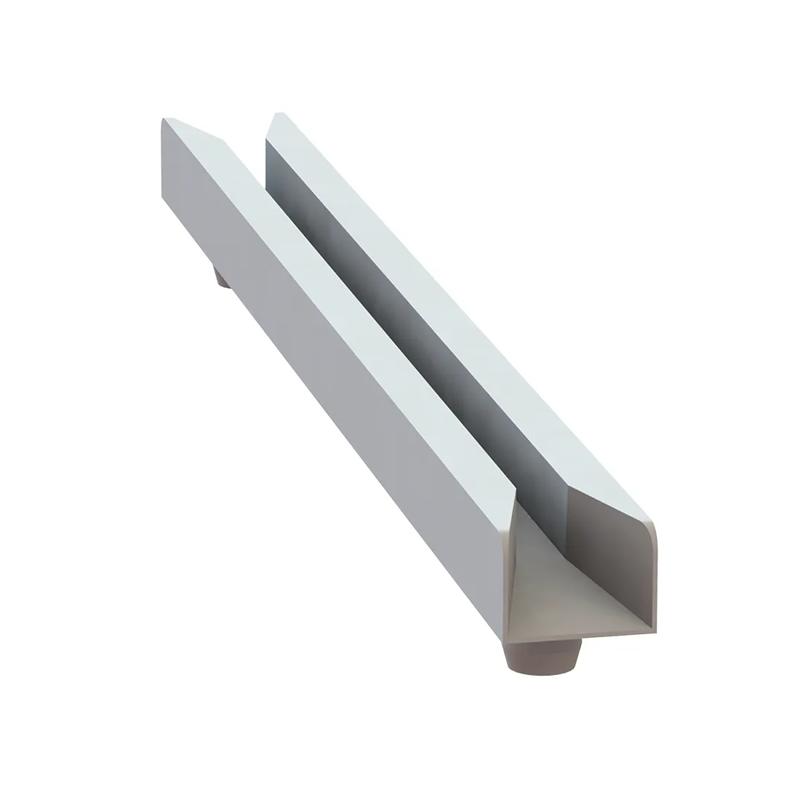

Một bảng dẫn hướng bảng mạch có cấu hình mỏng. Nó được gắn chặt vào vị trí để giữ tấm bảng chắc chắn, cung cấp sự hỗ trợ vững chắc giống như một hướng dẫn tiêu chuẩn nhưng ở dạng hẹp hơn để sử dụng khi không gian hạn chế.
Item Code | Màu sắc | Chiều cao Kênh | Độ dày panel tối đa | Hướng lỗ gắn | Chiều cao tổng thể | Kích thước lỗ gắn tối đa | Độ sâu lỗ gắn | Chấp nhận độ dày của panel | Đường kính tối đa của chân neo | Phương Pháp Gắn Kết | Chất Liệu Khóa | Đường kính bên trong tối thiểu | Chất liệu | Chiều rộng tổng thể | Kích thước ổ đĩa | Chiều rộng khe cắm | Chiều dài tổng thể | Mô tả UL/CSA | Kích thước lỗ gắn | Chiều cao khe | Đường kính ngoài tối thiểu | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RN-650-2 | Tự nhiên | 3.2mm | 1.6mm | 3.05mm | 7.5mm | 90°C | 5.54mm | 1.6mm | UL94 V-2 | Chụp vào | 4.3 mm | -40°C | Nylon 6/6 | 6.4mm | 152.4mm | 2.0mm | 164.1mm | UL E41871 | 3.18mm | 3.2mm | 1.2mm | |
RN-850-3 | Tự nhiên | 3.2mm | 1.6mm | 3.05mm | 7.5mm | 90°C | 5.54mm | 1.6mm | UL94 V-2 | Chụp vào | 4.3 mm | -40°C | Nylon 6/6 | 6.4mm | 203.2mm | 2.0mm | 215.9mm | UL E41871 | 3.18mm | 3.2mm | 1.2mm | |
RN-750-3 | Tự nhiên | 3.2mm | 1.6mm | 3.05mm | 7.5mm | 90°C | 5.54mm | 1.6mm | UL94 V-2 | Chụp vào | 4.3 mm | -40°C | Nylon 6/6 | 6.4mm | 177.8mm | 2.0mm | 190.5mm | UL E41871 | 3.18mm | 3.2mm | 1.2mm | |
RN-800-3 | Tự nhiên | 3.2mm | 1.6mm | 3.05mm | 7.5mm | 90°C | 5.54mm | 1.6mm | UL94 V-2 | Chụp vào | 4.3 mm | -40°C | Nylon 6/6 | 6.4mm | 190.5mm | 2.0mm | 203.2mm | UL E41871 | 3.18mm | 3.2mm | 1.2mm | |
RN-700-3 | Tự nhiên | 3.2mm | 1.6mm | 3.05mm | 7.5mm | 90°C | 5.54mm | 1.6mm | UL94 V-2 | Chụp vào | 4.3 mm | -40°C | Nylon 6/6 | 6.4mm | 164.1mm | 2.0mm | 177.8mm | UL E41871 | 3.18mm | 3.2mm | 1.2mm | |
21CGS00600 | Tự nhiên | 4.3mm | 2.2mm | 3.05mm | 7.5mm | 90°C | 5.54mm | 1.6mm | UL94 V-2 | Chụp vào | 4.3 mm | -40°C | Nylon 6/6 | 6.4mm | 139.7mm | 2.1mm | 152.4mm | UL E41871 | 3.18mm | 3.2mm | 1.2mm | |
21CGS00400 | Tự nhiên | 4.3mm | 2.2mm | 3.05mm | 7.5mm | 90°C | 5.54mm | 1.6mm | UL94 V-2 | Chụp vào | 4.3 mm | -40°C | Nylon 6/6 | 6.4mm | 88.9mm | 2.1mm | 101.6mm | UL E41871 | 3.18mm | 3.2mm | 1.2mm | |
21CGS00250 | Tự nhiên | 4.3mm | 2.2mm | 3.05mm | 7.5mm | 90°C | 5.54mm | 1.6mm | UL94 V-2 | Chụp vào | 4.3 mm | -40°C | Nylon 6/6 | 6.4mm | 50.8mm | 2.1mm | 63.5mm | UL E41871 | 3.18mm | 3.2mm | 1.2mm | |
21CGS00500 | Tự nhiên | 4.3mm | 2.2mm | 3.05mm | 7.5mm | 90°C | 5.54mm | 1.6mm | UL94 V-2 | Chụp vào | 4.3 mm | -40°C | Nylon 6/6 | 6.4mm | 114.3mm | 2.1mm | 127.0mm | UL E41871 | 3.18mm | 3.2mm | 1.2mm |
RN-650-2
Màu sắc
Tự nhiên
Chiều cao Kênh
3.2mm
Độ dày panel tối đa
1.6mm
Hướng lỗ gắn
3.05mm
RN-850-3
Màu sắc
Tự nhiên
Chiều cao Kênh
3.2mm
Độ dày panel tối đa
1.6mm
Hướng lỗ gắn
3.05mm
RN-750-3
Màu sắc
Tự nhiên
Chiều cao Kênh
3.2mm
Độ dày panel tối đa
1.6mm
Hướng lỗ gắn
3.05mm
RN-800-3
Màu sắc
Tự nhiên
Chiều cao Kênh
3.2mm
Độ dày panel tối đa
1.6mm
Hướng lỗ gắn
3.05mm
