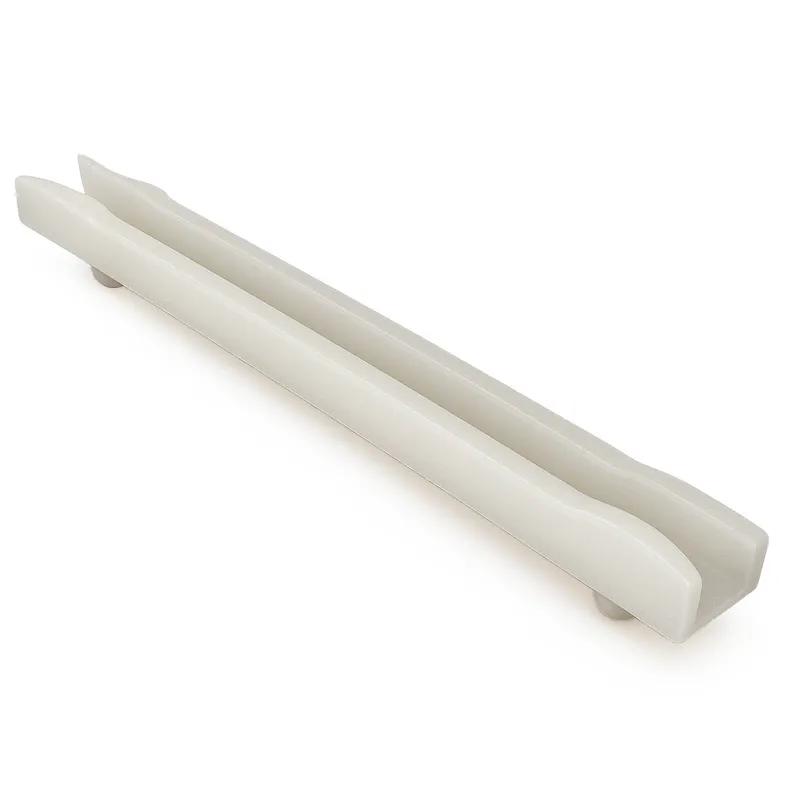

SRRCGH - Hướng dẫn giá đỡ thẻ loại H
Một hướng dẫn thẻ gắn trên giá đỡ với thiết kế snap-in nhanh. Kiểu H sử dụng các chân dẫn hướng phía sau và phía trước để lắp đặt nhanh, giữ chắc bảng mạch trong giá đỡ và đơn giản hóa việc lắp ráp và tháo dỡ.
Item Code | Màu sắc | Chiều cao Kênh | Độ dày panel tối đa | Hướng lỗ gắn | Chiều cao tổng thể | Kích thước lỗ gắn tối đa | Độ sâu lỗ gắn | Chấp nhận độ dày của panel | Đường kính tối đa của chân neo | Phương Pháp Gắn Kết | Chất Liệu Khóa | Đường kính bên trong tối thiểu | Chất liệu | Chiều rộng tổng thể | Kích thước ổ đĩa | Chiều rộng khe cắm | Chiều dài tổng thể | Mô tả UL/CSA | Kích thước lỗ gắn | Chiều cao khe | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
RCGH-45 | Tự nhiên | 4.45mm | 1.6mm | 3.05mm | 7.63mm | 85°C | 5.9mm | 4.0mm | UL94 V-2 | Chụp vào | 3.18 mm | -40°C | Nylon 6/6 | 6.1mm | 101.6mm | 1.9mm | 114.3mm | UL E70062 | 3.18mm | 3.18mm | |
RCGH-50 | Tự nhiên | 4.45mm | 1.6mm | 3.05mm | 7.63mm | 85°C | 5.9mm | 4.0mm | UL94 V-2 | Chụp vào | 3.18 mm | -40°C | Nylon 6/6 | 6.1mm | 114.3mm | 1.9mm | 127.0mm | UL E70062 | 3.18mm | 3.18mm | |
RCGH-60 | Tự nhiên | 4.45mm | 1.6mm | 3.05mm | 7.63mm | 85°C | 5.9mm | 5.0mm | UL94 V-2 | Chụp vào | 3.18 mm | -40°C | Nylon 6/6 | 6.1mm | 139.7mm | 1.9mm | 152.4mm | UL E70062 | 3.18mm | 3.18mm | |
RCGH-40 | Tự nhiên | 4.45mm | 1.6mm | 3.05mm | 7.63mm | 85°C | 5.9mm | 4.0mm | UL94 V-2 | Chụp vào | 3.18 mm | -40°C | Nylon 6/6 | 6.1mm | 88.9mm | 1.9mm | 101.6mm | UL E70062 | 3.18mm | 3.18mm | |
RCGH-55 | Tự nhiên | 4.45mm | 1.6mm | 3.05mm | 7.63mm | 85°C | 5.9mm | 5.0mm | UL94 V-2 | Chụp vào | 3.18 mm | -40°C | Nylon 6/6 | 6.1mm | 127.0mm | 1.9mm | 139.7mm | UL E70062 | 3.18mm | 3.18mm | |
RCGH-30 | Tự nhiên | 4.45mm | 1.6mm | 3.05mm | 7.63mm | 85°C | 5.9mm | 3.0mm | UL94 V-2 | Chụp vào | 3.18 mm | -40°C | Nylon 6/6 | 6.1mm | 63.5mm | 1.9mm | 76.2mm | UL E70062 | 3.18mm | 3.18mm | |
RCGH-35 | Tự nhiên | 4.45mm | 1.6mm | 3.05mm | 7.63mm | 85°C | 5.9mm | 3.0mm | UL94 V-2 | Chụp vào | 3.18 mm | -40°C | Nylon 6/6 | 6.1mm | 76.2mm | 1.9mm | 88.9mm | UL E70062 | 3.18mm | 3.18mm | |
RCGH-25 | Tự nhiên | 4.45mm | 1.6mm | 3.05mm | 7.63mm | 85°C | 5.9mm | 2.0mm | UL94 V-2 | Chụp vào | 3.18 mm | -40°C | Nylon 6/6 | 6.1mm | 50.8mm | 1.9mm | 63.5mm | UL E70062 | 3.18mm | 3.18mm |
RCGH-45
Màu sắc
Tự nhiên
Chiều cao Kênh
4.45mm
Độ dày panel tối đa
1.6mm
Hướng lỗ gắn
3.05mm
RCGH-50
Màu sắc
Tự nhiên
Chiều cao Kênh
4.45mm
Độ dày panel tối đa
1.6mm
Hướng lỗ gắn
3.05mm
RCGH-60
Màu sắc
Tự nhiên
Chiều cao Kênh
4.45mm
Độ dày panel tối đa
1.6mm
Hướng lỗ gắn
3.05mm
RCGH-40
Màu sắc
Tự nhiên
Chiều cao Kênh
4.45mm
Độ dày panel tối đa
1.6mm
Hướng lỗ gắn
3.05mm
