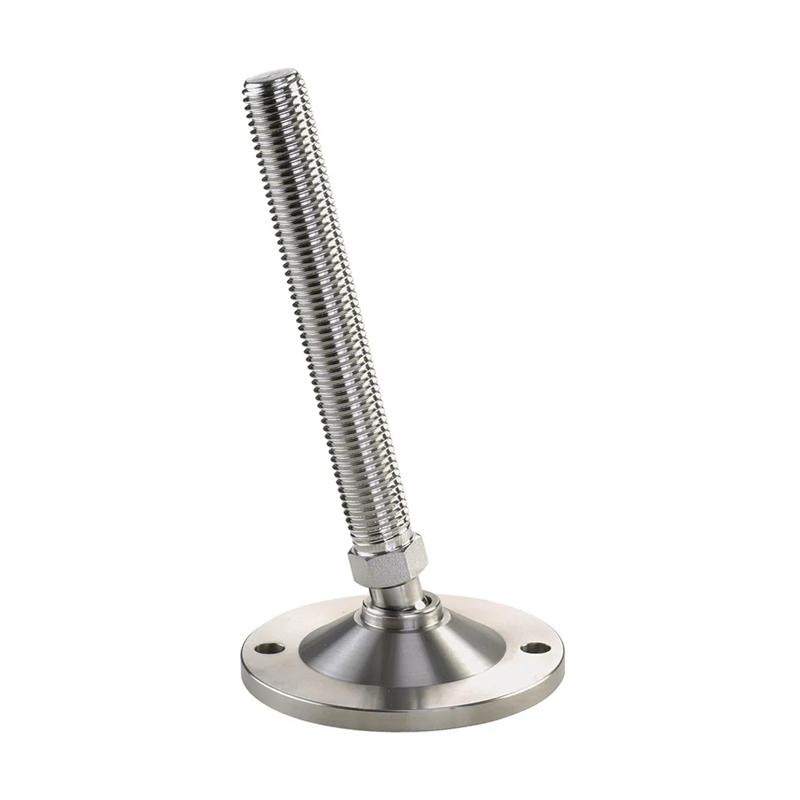

SR5700 - Chốt chân san bằng thấp
Khả năng tải dao động từ 300kg - 3750kg. Khớp nối 20. Thép không gỉ 303 hoặc thép nhẹ. Với một con dấu vệ sinh cung cấp lớp phủ linh hoạt trên bóng và ổ cắm. Vặn chặt lỗ để cố định an toàn.

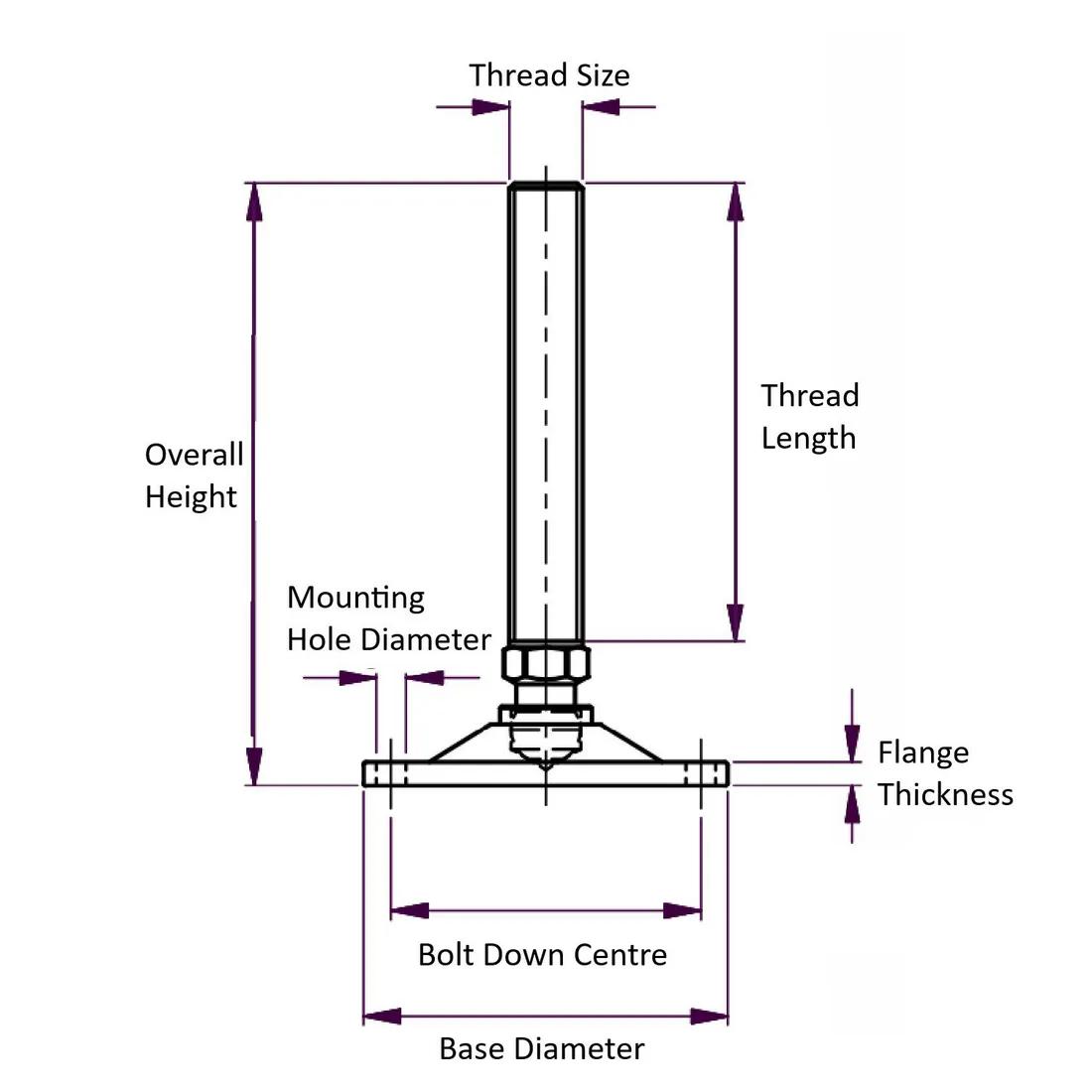

Item Code | Kích thước lỗ gắn | Chiều dài ren | Đường kính của đầu khóa | Màu sắc vòng đệm | Đường kính của đáy | Swivel Articulation | Kích thước ren | Chất liệu | Chiều cao tổng thể | Bolt Down Centre | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|---|
550106 | 11.0mm | 200.0mm | 3750.0kg | 7.5mm | 120.0mm | 20 ° | M24 | Thép mềm | 256.0mm | 100.0 mm | |
550101 | 5.5mm | 60.0mm | 300.0kg | 4.0mm | 50.0mm | 20 ° | M8 | Thép mềm | 82.0mm | 40.0 mm | |
550104 | 6.5mm | 150.0mm | 1750.0kg | 6.0mm | 80.0mm | 20 ° | M16 | Thép mềm | 181.0mm | 68.0 mm | |
550102 | 5.5mm | 75.0mm | 500.0kg | 4.0mm | 50.0mm | 20 ° | M10 | Thép mềm | 97.0mm | 40.0 mm | |
550103 | 5.5mm | 150.0mm | 1250.0kg | 5.0mm | 60.0mm | 20 ° | M12 | Thép mềm | 175.0mm | 50.0 mm | |
550105 | 9.0mm | 150.0mm | 2500.0kg | 6.5mm | 100.0mm | 20 ° | M20 | Thép mềm | 189.0mm | 82.0 mm |
550106
Kích thước lỗ gắn
11.0mm
Chiều dài ren
200.0mm
Đường kính của đầu khóa
3750.0kg
Màu sắc vòng đệm
7.5mm
550101
Kích thước lỗ gắn
5.5mm
Chiều dài ren
60.0mm
Đường kính của đầu khóa
300.0kg
Màu sắc vòng đệm
4.0mm
550104
Kích thước lỗ gắn
6.5mm
Chiều dài ren
150.0mm
Đường kính của đầu khóa
1750.0kg
Màu sắc vòng đệm
6.0mm
550102
Kích thước lỗ gắn
5.5mm
Chiều dài ren
75.0mm
Đường kính của đầu khóa
500.0kg
Màu sắc vòng đệm
4.0mm
