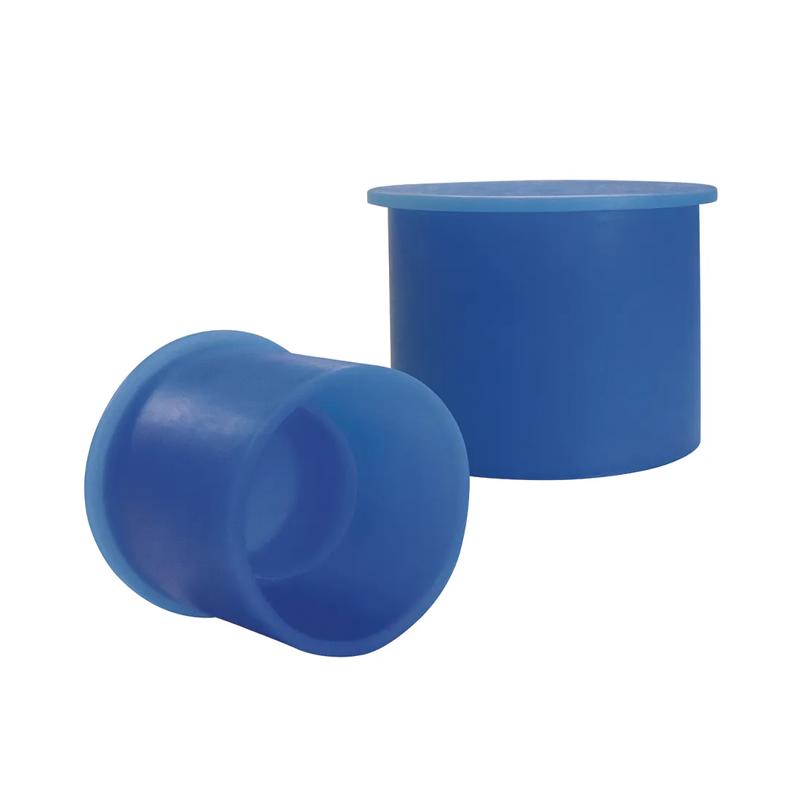

SROFR - Mũ chống trượt mặt O-ring cho các sợi UNF và JIC
Được thiết kế để bảo vệ các đầu nối có con dấu O-ring được sử dụng trong các kết nối thủy lực. Được thiết kế với chiều dài tổng thể dài hơn và bao gồm vòng giữ được đúc ở phía dưới, vòng này sẽ bấm chặt vào đầu nối để không bị rơi ra khỏi đầu nối.

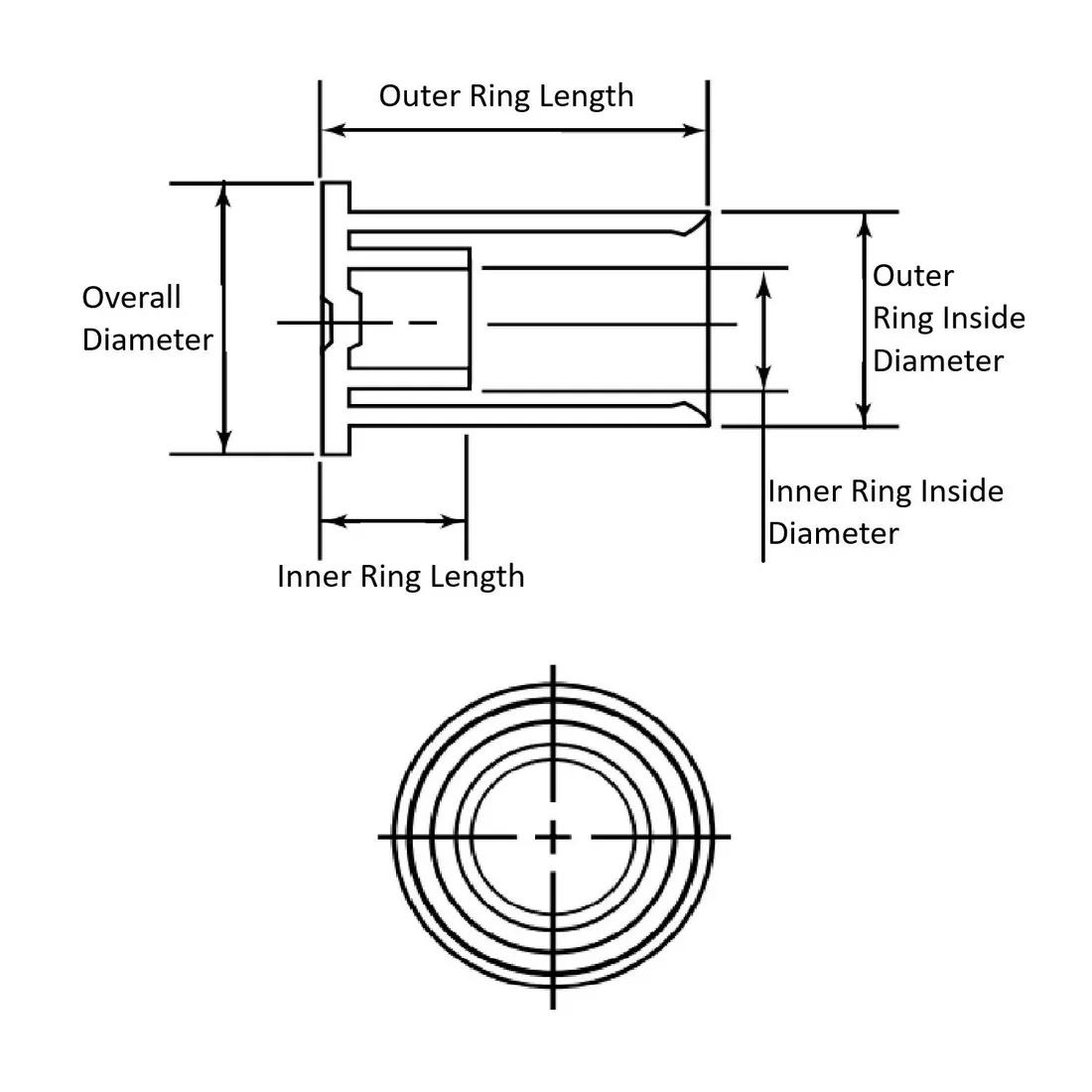

Item Code | Màu sắc | Inner Ring Length | Outer Ring Inside Diameter | JIC Fitting Size | Inner Ring Inside Diameter | Outer Ring Length | Kích thước ren | Chất liệu | Đường kính tổng thể | Yêu cầu báo giá |
|---|---|---|---|---|---|---|---|---|---|---|
OFR100A | Xanh dương | 0.420in | 0.712in | 4 | 0.370in | 0.710in | 7/16 in - 20 JIC | LDPE | 0.770in | |
OFR120A | Xanh dương | 0.430in | 1.067in | 8 | 0.670in | 0.930in | 3/4 in - 16 JIC | LDPE | 1.160in | |
OFR130A | Xanh dương | 0.500in | 1.192in | 10 | 0.780in | 1.050in | 7/8 in - 14 JIC | LDPE | 1.280in | |
OFR140A | Xanh dương | 0.570in | 1.489in | 12 | 0.960in | 1.150in | 1 1/16 in - 12 JIC | LDPE | 1.580in | |
OFR150A | Xanh dương | 0.590in | 1.766in | 16 | 1.220in | 1.210in | 1 5/16 in - 12 JIC | LDPE | 1.880in | |
OFR110A | Xanh dương | 0.420in | 0.864in | 6 | 0.500in | 0.840in | 9/16 in - 18 JIC | LDPE | 0.950in |
OFR100A
Màu sắc
Xanh dương
Inner Ring Length
0.420in
Outer Ring Inside Diameter
0.712in
JIC Fitting Size
4
OFR120A
Màu sắc
Xanh dương
Inner Ring Length
0.430in
Outer Ring Inside Diameter
1.067in
JIC Fitting Size
8
OFR130A
Màu sắc
Xanh dương
Inner Ring Length
0.500in
Outer Ring Inside Diameter
1.192in
JIC Fitting Size
10
OFR140A
Màu sắc
Xanh dương
Inner Ring Length
0.570in
Outer Ring Inside Diameter
1.489in
JIC Fitting Size
12
